Řízení chytrého vytápění ve skladovací hale

Domů Reference Řízení chytrého vytápění ve skladovací hale Zpět
Reference

Společnost Schulte INFRA za pomoci modulárních řídících jednotek značky UniPi.technology vybudovala inteligentní vytápěcí systém, který majiteli objektu přináší nemalé úspory času a peněz.

Česká společnost Schulte INFRA se specializuje na prodej, montáž a servis sálavých topných technologií pro vytápění výrobních či skladovacích průmyslových hal. Ty pro regulaci tepelného záření vyžadují odpovídající řídící jednotky.

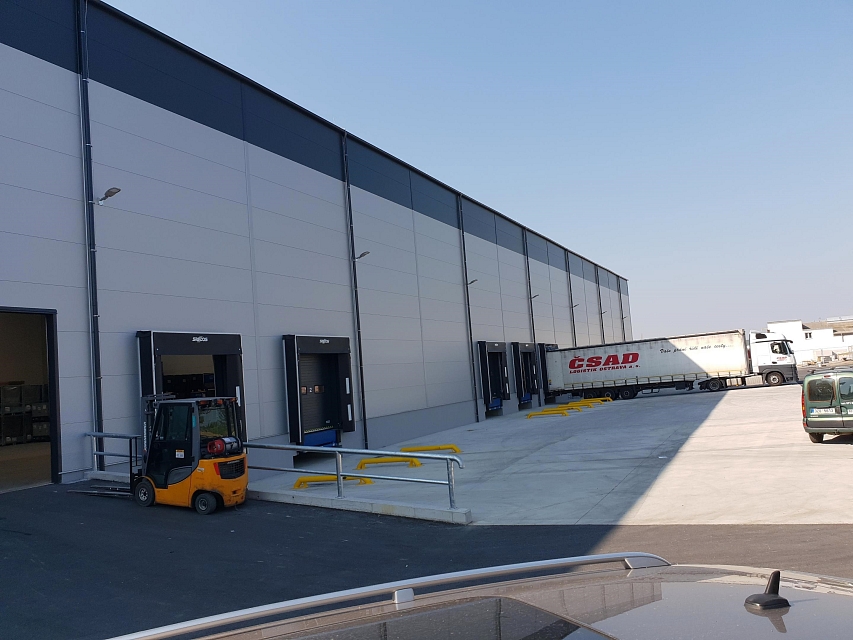

Jedním z posledních projektů společnosti bylo vytápění skladovací haly kurýrní společnosti DHL. V objektu je instalováno celkem 10 plynových topidel, z nichž každé původně vyžadovalo vlastní regulátor. Šlo o poměrně nepraktické uspořádání; obsluha budovy musela nastavovat požadovaný výkon manuálně pro každé z nich. Zástupci Schulte INFRA proto oslovili tým vývojářů následně vytvořil návrh centrálního řízení všech topidel jednou řídící jednotkou pro možnost monitorovat a regulovat výkon celé topné soustavy z jednoho místa.

Zástupci společnosti si pro svůj projekt vybrali řídící jednotku UniPi Axon M205. Tato jednotka disponuje kombinací digitálních vstupů a reléových výstupů a je užita primárně pro spínání externích relé. Ke kontroléru je skrze sériové rozhraní RS485 připojena trojice rozšiřujících modulů Neuron Extension xS50 pro navýšení počtu vstupů a výstupů. Jako ovládací rozhraní pak byl užit dotykový panel Weintek MT8071iP se sedmipalcovým displejem, napojený na kontrolér skrze Ethernet.

Schéma systému

Výsledný systém využívá soustavy exteriérových i interiérových teplotních senzorů ke snímání teplot v jednotlivých topných zónách. Do nich jsou rozděleny jednotlivé zářiče, kdy v jedné zóně může být více topidel současně. Řízení zářičů probíhá systémem vypnuto/zapnuto s hysterezí; na základě časového plánu, požadovaných teplot v zónách a údajů z teplotních senzorů pak řídící jednotka automaticky reguluje teplotu pomocí vypínání a zapínání zářičů. V halách s vyššími teplotními ztrátami může systém využívat i venkovní senzory, kdy kontrolér na základě venkovní teploty spouští vytápění s předstihem oproti topnému plánu, aby bylo možné včas dosáhnout požadované vnitřní teploty.

Ze softwarového hlediska projekt využívá řídící systém Mervis. Naměřené teplotní údaje se automaticky ukládají do cloudové databáze, což umožňuje jejich pozdější vyhodnocení; díky tomu lze topný proces optimalizovat z dlouhodobého hlediska a snížit tak náklady na energii. Skrze síťové připojení pak má majitel objektu možnost monitorovat a spravovat provoz topné soustavy i vzdáleně za pomoci webového rozhraní.

Umístění rozvaděče + detail vnitřku rozvaděče (kontrolér M205 a rozšiřující moduly jsou na spodní liště)
