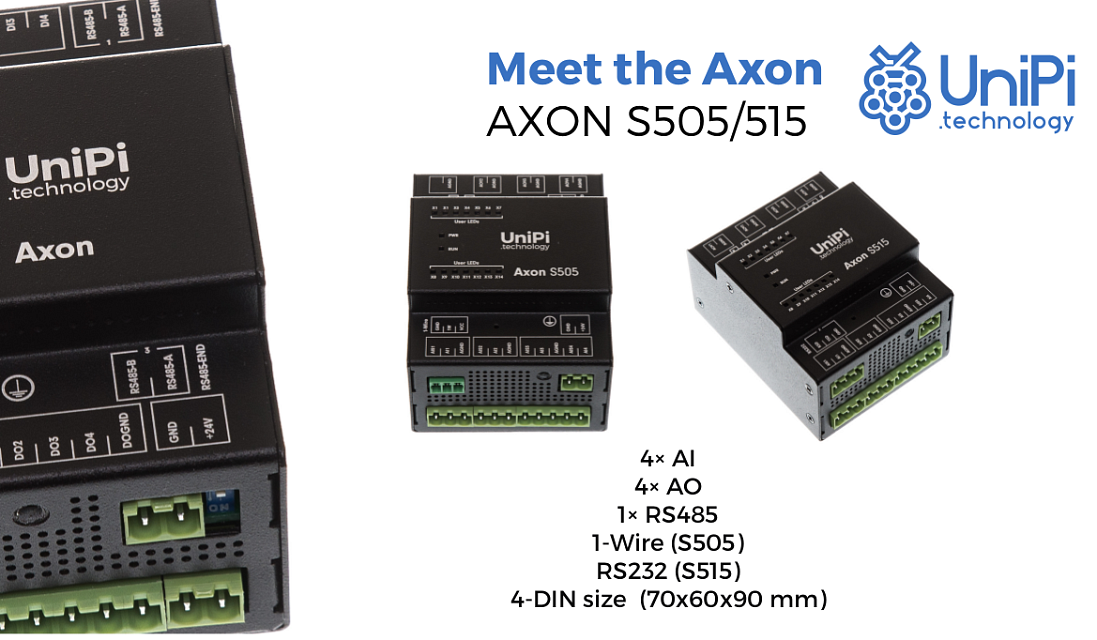

17.6.2018 Produkty s analogovými vstupy a výstupy patří dlouhodobě k našim nejúspěšnějším produktům. Je proto přirozené, že jsme takový model vytvořili i v rámci naší nové řady Axon a to hned ve dvou variantách. Seznamte se s Axonem S505 a S515, kombinujícími analogové vstupy a výstupy s kompaktními rozměry řady S!

Základní vlastnosti S505/515

  Axon S505 Axon S515
Digitální vstupy - -
Digitální výstupy - -
Relé výstupy - -
Analogové vstupy 4 4
Analogové výstupy 4 4
linka RS485 1 1
linka RS232 - 1
sběrnice 1-Wire 1 -

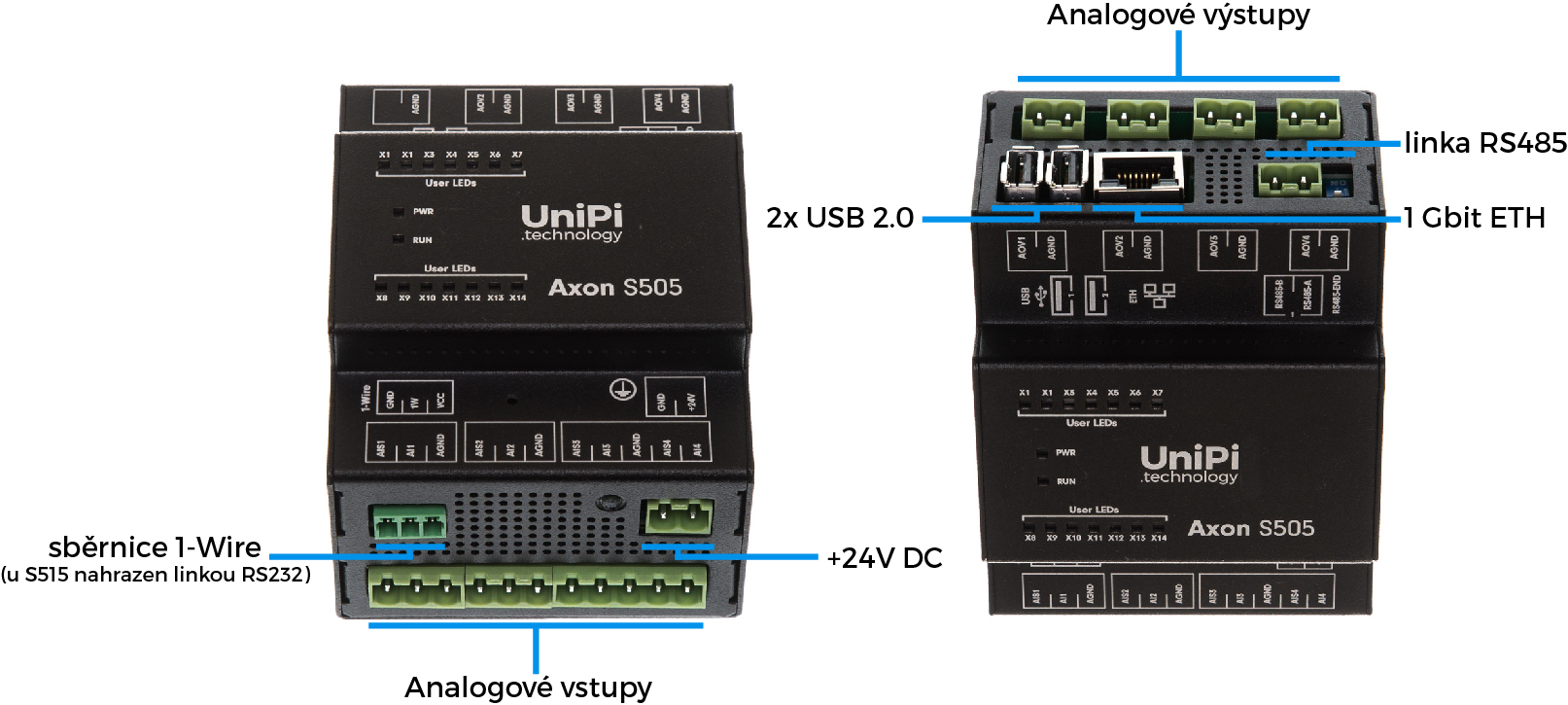

Coby zástupci řady 500 disponují Axony S505 a 515 architekturou zaměřenou na analogové vstupy a výstupy. Oba modely tak nabízejí čtyři analogové vstupy čtyři analogové výstupy při zachování obvyklých komunikačních rozhraní a kompaktních rozměrů typických pro řadu Axon S. Stejně jako u modelů S205/215 (které byly představeny v předchozím článku), i modely S505 a S515 mají identický počet vstupů a výstupů a liší se pouze komunikačními rozhraními - zatímco S505 je vybaven sběrnicí 1-Wire, model S515 je namísto toho vybaven sériovou linkou RS232.

Vstupy a výstupy

Analogové vstupy jsou určeny ke čtení napětí v rozmezí 0-10V, proudu v rozmezí 0-20mA, případně k odečtům údajů z odpovídajících odporových čidel (např. teplotní čidla PT1000). Přesný typ čtení může uživatel nastavovat v závislosti na konkrétním užitém software. Typickým příkladem praktického využití analogových vstupů je připojení různých analogových senzorů - akcelerometrů, detektorů intenzity světla, tlakoměrů, zvukových senzorů apod.

Analogové výstupy slouží k ovládání externích zařízení za pomoci 0-10V napěťového signálu. Díky tomu mohou být výstupy užity k řízení a regulaci vícestavových zařízení. Typickým využitím analogových výstupů je ovládání trojcestných ventilů, bojlerů, tepelných výměníků apod. Uživatel může v příslušném užitém software volit mezi napěťovým a proudovým signálem. Alternativně je možné využít funkce měření odporu (viz níže).

Rozšiřující funkce

Analogové vstupy jednotek řady Axon dovolují uživateli provádět vysoce přesné měření napětí, proudu či odporu. Podle daného nastavení je možné provádět:

  • napěťové měření 0-10 V (rozlišení 16 bitů)
  • napěťové měření 0-10 V (rozlišení 24 bitů)
  • proudové měření 0-20 mA (rozlišení 16 bitů)
  • odporové měření (ze senzorů PT100, PT1000, NTC) v třídrátovém (0-100 Ω, rozlišení 24 bitů) nebo dvoudrátovém zapojení (0-1960 Ω, rozlišení 24 bitů)

Analogové výstupy pak dovolují uživateli nastavit odpovídající cílové napětí.

Komunikační rozhraní

Modely S505 a S515 jsou oba vybaveny sériovou linkou RS485 pro připojení externích zařízení či rozšiřujících modulů (např. moduly řady Neuron xS). Jedna sběrnice umožňuje skrze protokol Modbus RTU komunikovat s až 256 zařízeními.

Sběrnice 1-Wire u modelu S505 je určena pro odečet dat z odpovídajících 1-Wire senzorů (vlhkoměrů, teploměrů a dalších měřičů). Jedna 1-Wire sběrnice může komunikovat až s 15 senzory.

Oproti tomu model S515 má sběrnici 1-Wire nahrazenou sériovou linkou RS232. Tato linka je užívána k asynchronní komunikaci na krátkou vzdálenost za pomoci fixní přenosové rychlosti a v praxi je užívána ke komunikaci zejména se staršími zařízeními a převodníky komunikace pro další technologie.

Praktický příklad využití

Možná využití analogových vstupů a výstupů jsou jednotky S505/515 vhodné pro nasazení do malých domácích projektů týkajících se vytápění, ventilace a klimatizace. Vstupy a výstupy pak mohou mít například následující využití:

Analogové vstupy: sada analogových senzorů (průtokoměr, odporový teploměr, tlakoměr)

Analogové výstupy: ovládání tepelného čerpadla, tepelného výměníku, podlahového topení

Sběrnice 1-Wire: sada venkovních i vnitřních 1-Wire senzorůú

Linka RS485: připojení chytrého elektroměru

Linka RS232: připojení dotykového ovládacího panelu
