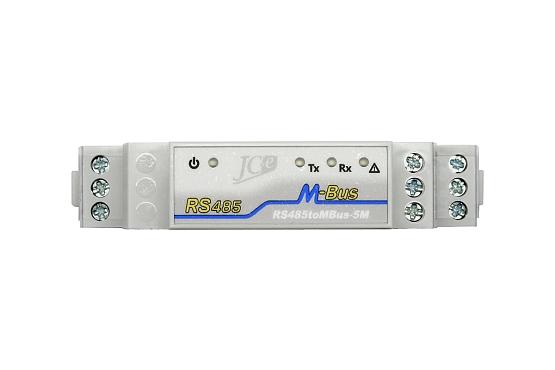

Převodník RS485/M-Bus-5
Komunikační převodník pro připojení M-Bus zařízení k systémům s rozhraním RS485.
Slouží jako trvalá náhrada za Převodník RS485/M-Bus-4.
Popis produktu
Komunikační převodník RS485toMbus-5M slouží pro převod komunikace sběrnice M-bus na sériové rozhraní RS485. Převodník je navržen pro převod protokolu bez změny obsahu M-Bus zpráv a je primárně určen pro odečet údajů z M-Bus vodoměrů, elektroměrů, měřičů spotřeby tepla a dalších podobných zařízení.Zařízení umožňuje připojení až pěti M-Bus zařízení v režimu Slave a je vybaveno nadstandardní přepěťovou ochranou a ochranou proti poruchám na M-Bus sběrnici. Převodník je vybaven i čtyřmi LED indikátory k indikaci napájení, M-Bus komunikace a poruchových stavů.
Podrobné technické údaje a informace o výrobci jsou uvedeny v produktové dokumentaci, kterou naleznete v záložce Soubory.
Dokumentace
|
Příbalové informace Technické a bezpečnostní informace |
stáhnout | |
|
Manuál Návod k použití a technická dokumentace produktu |
stáhnout |
Podrobné informace k jednotlivým parametrům a přesné vlastnosti vstupů a výstupů najdete v datasheetu.
| Max. počet M-Bus slave zařízení | 5 |
| Přenosová rychlost | 300 – 9600 bps |
| Napájení | 7,5 V až 40 V DC / 7,5 V až 28 V AC |
| Galvanické oddělení M-Bus | od M-Bus linky 1kV |
| Indikátory | LED diody pro indikaci napájení, provozu na M-bus směrnici a chybových stavů |
| Provozní teplota | -20°C až 70°C |
| Rozměry | 56,5 × 17,5 × 97,5 mm |
| Stupeň krytí | IP20 |
| Typ konektoru | svorkovnice pro vodiče o průměru až 2,5 mm |
| Instalace | DIN lišta (35 mm) |
