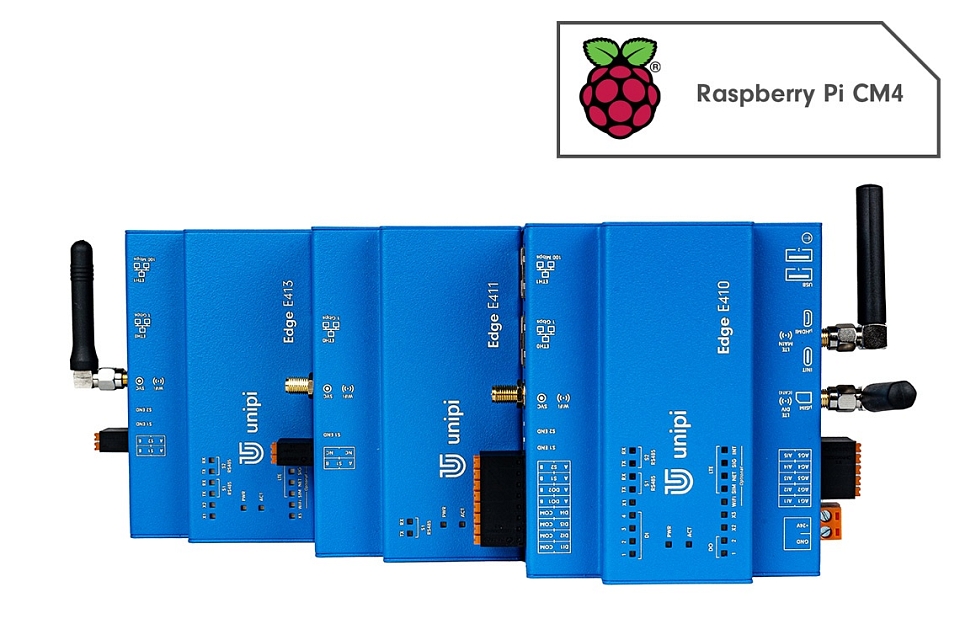

Kontrolér Unipi Edge kombinuje PLC, RTU, zařízení edge, IPC a IoT/IIoT gateway v jediném produktu. Lze jej tak použít v široké škále řešení. Díky Raspberry Pi Compute Module 4 poskytuje vysoký výkon pro náročné aplikace. V rámci produktových modelů si můžete vybrat ze stovek variant a dosáhnout tak maximální flexibility ke svému projektu.

Klíčové vlastnosti

  • Výkonný výpočetní modul Raspberry Pi Compute Module 4
  • Volitelně až 8 GB RAM a 32 GB eMMC paměti
  • Široké možnosti drátové i bezdrátové komunikace – Ethernet, RS485, M-Bus, WiFi, Bluetooth, LTE včetně varianty s GNSS
  • Zvýšená kybernetická bezpečnost díky TPM 2.0
  • Kompaktní provedení, vysoká hustota I/O a konektivity
  • Rozsah provozních teplot od -20 °C až do +60 °C
  • Otevřené softwarové řešení
  • Speciální funkce jako nezávislý hardwarový Watchdog, čítačové vstupy, uživatelské LED nebo retain paměť
  • Velmi přesné analogové vstupy pro měření napětí, proudu či odporu
  • Vstupy, výstupy a komunikační linky RS485 jsou galvanicky oddělené
  • Široký rozsah napájení a ochrana proti přepólování
  • Rozšíření I/O skrze produktovou řadu xS
  • Možnost produktového brandingu a zakázkových úprav
  • Vývoj a výroba v České republice

Vysoce výkonné kontroléry Edge

Řada kontrolérů Unipi Edge je navržená pro automatizaci, regulaci a monitoring řídicích systémů budov (BMS), MaR, řízení fotovoltaických elektráren a domácí i průmyslové automatizační systémy. Spojuje výkon, spolehlivost, flexibilitu a otevřenost.

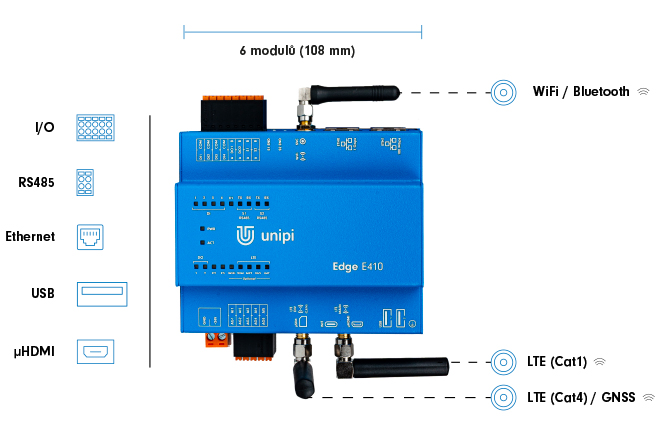

Vysoká hustota konektivity: maximum funkcí v kompaktním provedení

Na pouhých 6 modulech (108 mm) dostáváte až 11× digitální a analogové I/O, 2× Ethernet, 2× RS485, 2× USB, µHDMI a bezdrátové technologie LTE (Cat1/Cat4), dvoupásmovou WiFi, Bluetooth 5.0 či GNSS. Díky svému form factoru sedí kontrolér perfektně do standardních rozvaděčů. Robustní hliníkové šasi zajistí dodatečný odvod tepla a ochranu před elektromagnetickým rušením.

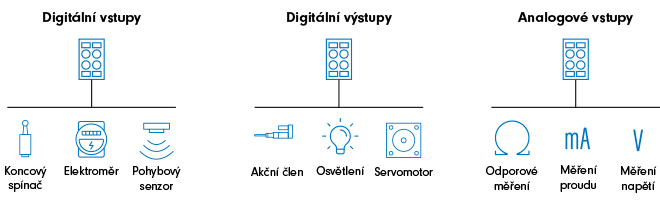

Obr: Příklady připojené technologie skrze I/O

Přehled modelů a variant

Všechny modely jsou postavené na procesoru Raspberry Pi CM4 (4× Arm® Cortex®-A72, max. 1,5 GHz) a obsahují technologie TPM 2.0, NVRAM (128 kB), nezávislý hardware Watchdog, hodiny reálného času (RTC) a uživatelské LED.

Kromě variant dostupných v našem e-shopu, lze sestavit jakoukoliv kombinaci RAM/eMMC a bezdrátové technologie (LTE, WiFi/BT, GNSS). Kontaktujte nás pro cenovou nabídku.

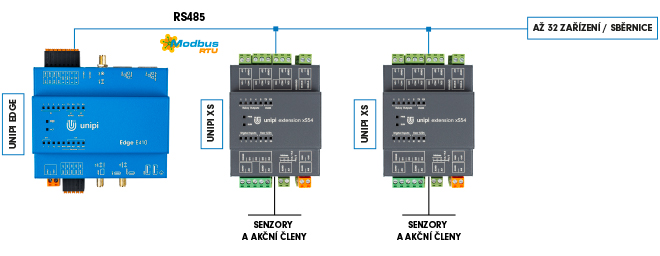

Snadné rozšíření I/O pomocí řady Unipi xS

Řada I/O modulů Unipi xS umožňuje rozšíření vašeho projektu o další vstupy a výstupy pro připojení senzorů a aktorů. Integrace modulů je cenově výhodná, zvyšuje flexibilitu systému, šetří nároky na kabeláž a údržbu. I/O moduly Unipi xS jsou s produktovou řadou Unipi Edge plně kompatibilní.

Přímý odečet měřičů přes M-Bus

Všechny modely Unipi Edge jsou k dispozici také ve variantách s integrovaným rozhraním M-Bus master. Měřiče tepla, vody, plynu nebo elektřiny tak připojíte přímo ke kontroléru, bez externího převodníku. Sběrnici napájí kontrolér, rozhraní je galvanicky oddělené a odolné proti zkratu a přidává se k ostatní výbavě, takže počet portů RS485 ani vstupů a výstupů se nemění. Na výběr jsou tři varianty zatížitelnosti sběrnice: 10, 60 a 120 UL, orientačně pro jednotky měřičů, desítky měřičů a rozsáhlé instalace s jednou sběrnicí.

Velmi přesné analogové vstupy pro měření napětí, proudu či odporu

Univerzální analogové vstupy si jednoduše nakonfigurujte podle vašich potřeb, a to na napěťové či proudové. Získejte maximální flexibilitu pro svůj projekt, a to s vysokou spolehlivostí a přesností měření.

Flexibilní digitální výstupy pro kladný i záporný pól

Unipi Edge se odlišuje svými flexibilními digitálními výstupy, které dokáží spínat jak proti zemi, tak i proti napájecímu napětí (plus). Tato flexibilita výrazně zjednodušuje instalaci, protože se nemusíte omezovat na jeden typ zapojení.

Otevřené softwarové řešení

Kontroléry Unipi Edge jsou dodávány s operačním systémem Base OS postaveném na linuxové distribuci Debian. Díky tomu lze hardware Unipi jednoduše integrovat do Vašeho software či do řešení třetích stran.

  • Podpora Linux, Node-RED, IEC 61131-3 (Mervis), EVOK API, Yocto
  • Možnost tvorby vlastního OS založeného na Debian

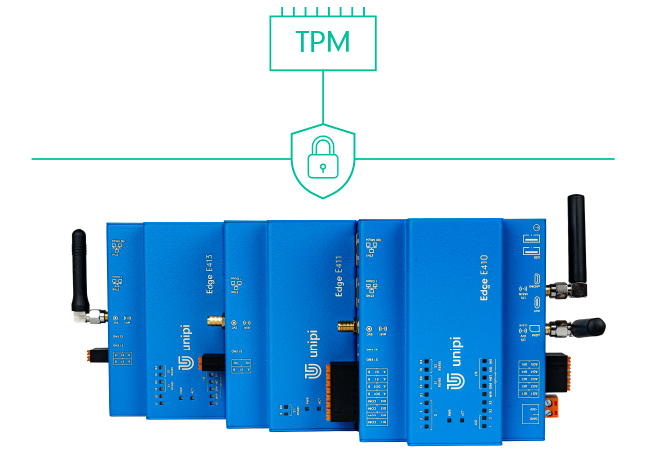

Zvýšená kybernetická bezpečnost

Díky Trusted Platform Module (TPM 2.0) je zajištěná robustní hardwarová ochrana kryptografických klíčů a citlivých dat. Unipi Edge tak chrání vaše data i komunikaci na hardwarové úrovni a zajišťuje splnění požadavků na kybernetickou bezpečnost.

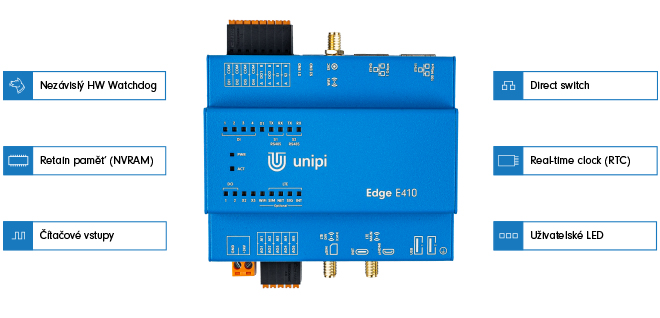

Speciální funkce

Nezávislý hardware Watchdog
V případě nouze, při zahlcení kontroléru či kritické chybě, Watchdog automaticky restartuje celé zařízení. Díky tomu ušetříte čas i náklady na výjezdy. Kontrolér lze v krizové situaci také vzdáleně restartovat.

Retain paměť (NVRAM)
Díky této paměti si Unipi Edge uchovává kriticky důležitá data i po výpadku napájení, například hodnoty z elektroměru. Kontrolér si tak pamatuje svůj poslední stav a konfiguraci, což je klíčové pro aplikace, které vyžadují dlouhodobou spolehlivost a kontinuitu provozu.

Čítačové vstupy
Všechny digitální vstupy mají funkci čítače, ty jsou vhodné zejména pro odečet údajů z elektroměrů, vodoměrů, plynoměrů a dalších pulzních měřičů tvořících součást systémů MaR. Rovněž naleznou využití i při odečtu otáček motorů nebo počítání impulsů.

Uživatelské volně programovatelné LED
Umožňuje nastavit dodatečnou LED signalizaci podle potřeb vašeho projektu.

RTC
Unipi Edge obsahuje hodiny reálného času (RTC) s baterií s výdrží až 10 let, což zaručuje, že si udrží přesný čas i při dlouhodobém výpadku napájení. Máte tak jistotu, že vaše projekty budou vždy spolehlivě fungovat dle aktuálního času.

Direct switch
Funkce direct switch je nezávislá na řídicím programu v kontroléru, a proto je vhodná například pro ovládání osvětlení či v jiných časově kritických aplikacích, kde je potřeba zrychlit reakci výstupu.

Příklady využití

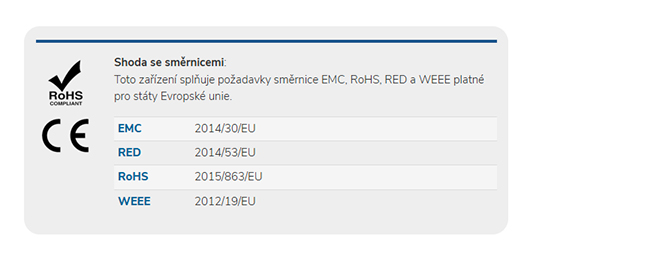

Certifikace

Produktový branding a zakázkové úpravy

Produkt s vaším brandem a barvami již od 20 ks objednávky. Možnost implementace specifických komunikačních technologií, rozšíření I/O, přidání speciálních funkcí, nahrávání vlastního operačního systému nebo nastavení Secure Boot již během výroby.

Kam dál

Díly

Novinka
Unipi Edge E410 (1 GB RAM, 8 GB eMMC)

Unipi Edge E410

od 12 148 Kč
10 040 Kč bez DPH

Skladem > 10 ks
Dalších > 20 ks do 10 dnů od objednání

Novinka
Unipi Edge E411 (1 GB RAM, 8 GB eMMC)

Unipi Edge E411

od 9 950 Kč
8 224 Kč bez DPH

Skladem 5 ks
Dalších > 10 ks do 10 dnů od objednání

Novinka
Unipi Edge E413 (1 GB RAM, 8 GB eMMC)

Unipi Edge E413

od 10 661 Kč
8 811 Kč bez DPH

Skladem > 10 ks
Dalších > 10 ks do 10 dnů od objednání
