Řízení solární elektrárny kontrolérem UniPi Axon

Domů Reference Řízení solární elektrárny kontrolérem UniPi Axon Zpět
Reference

Programovatelné logické kontroléry UniPi díky své flexibilitě a softwarové otevřenosti nacházejí stále širší uplatnění v řízení fotovoltaických elektráren. Příkladem může být elektrárna v německém Schönwaldu vybudovaná českou společností Solar Global Service a.s.

Česká skupina Solar Global a.s. je předním českým producentem energie z fotovoltaických a dalších obnovitelných zdrojů energie. Dceřinné společnosti skupiny se zaměřují na spektrum služeb spojených s obnovitelnými zdroji a fotovoltaikou - od samotné stavby a servisu elektráren přes investice do obnovitelných zdrojů až po prodej energie a bateriové systémy. Nejvýznamnější součástí skupiny je společnost Solar Global Service a.s., která do současnosti realizovala několik stovek fotovoltaických elektráren a přímo servisuje 62 instalací s celkovým výkonem přes 100 MWp. Nejaktuálnějším dokončeným projektem je pak solární elektrárna v německém Schönwaldu, dokončená v prosinci 2018.

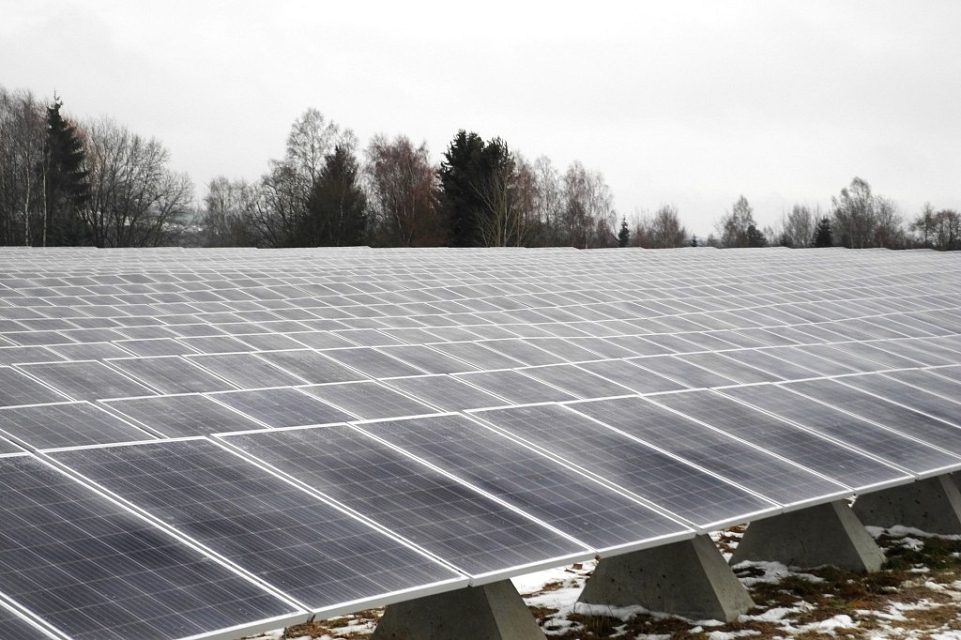

Elektrárna je tvořena polykrystalickými fotovoltaickými moduly na betonových patkách. Celkem 26 střídačů elektrárny je napojeno na nadřazený datový modul. Distributor reguluje provoz elektrárny příkazy k dispečinku, kdy činný výkon může být nastaven na jeden ze čtyř stupňů (100%, 60%, 30%, 0%) a jalovou složku lze regulovat v rozmezí 0,95kap - 1 - 0,95ind, tj. jedná se zde o patnáct jednotlivých příkazů s možnými kombinacemi. Příkazy jsou převáděny na spínání jednotlivých větví a vedeny ve formě 24V napětí na svorky digitálního výstupu, odkud putují na svorky digitálního vstupu datového modulu.

Datový modul disponuje omezeným počtem digitálních vstupů, vedle toho také bylo nutné vytvořit způsob pro možnost kombinovaného spínání činného a jalového výkonu. V neposlední řadě projekt vyžadoval vytvoření speciálního datového "tunelu" pro distributora, u kterého nelze z bezpečnostních důvodů odečítat či zapisovat údaje na datový modul přes protokol Modbus TCP.

Schéma projektu

Vzhledem k výše uvedeným požadavkům se proto společnost Solar Global Service a.s. rozhodla pro řízení systému programovatelným logickým kontrolérem UniPi Axon M205. Tento model byl pro potřeby projektu vhodný zejména díky vysokému počtu digitálních vstupů a možnostem softwarové platformy Mervis. Projekt taky využívá program vytvořený metodou funkčních bloků (FBD), který obsahuje všechny dostupné kombinace příkazů na střídače. Reléové výstupy jsou připojeny ke datovému modulu střídačů.

Kontrolér za provozu odečítá údaje z datového modulu skrze protokol Modbus TCP a odesílá je do dohledového centra společnosti Solar Global Service a.s. Na kontroléru je rovněž spuštěn Modbus server určený pro lokálního obchodníka s energií, skrze který lze v reálném čase sledovat produkci energii elektrárny a v případě potřeby ji vzdáleně vypnout či zapnout. Modbus server umožňuje přístup pouze k omezené části dat specifikované požadavky obchodníka.

Společnost Solar Global Service a.s. na kontrolérech Axon oceňuje zejména možnost řízení jedné lokality bez nutnosti využít více kontrolérů a do budoucna plánuje využít potenciálu Axonu pro další projekty. Konkrétně společnost v současnosti připravuje menší instalaci užívající kontrolér UniPi Axon S115 se čtveřicí sériových linek RS485 pro komunikaci se třemi různými zařízeními zároveň a následný přenos dat do dohledového centra.
