Mezi nejčastější využití programovatelných logických kontrolerů (PLC) UniPi patří řízení inteligentních soustav HVAC (ventilace, vytápění, vzduchotechnika). V tomto oboru působí i česká společnost TVK servis, s.r.o., která již v minulosti na stránkách UniPi prezentovala systém řízení úsporného tepelného čerpadla, využívající jednotku UniPi Neuron S103.

Mezi nejčastější využití programovatelných logických kontrolerů (PLC) UniPi patří řízení inteligentních soustav HVAC (ventilace, vytápění, vzduchotechnika). V tomto oboru působí i česká společnost TVK servis, s.r.o., která již v minulosti na stránkách UniPi prezentovala systém řízení úsporného tepelného čerpadla, využívající jednotku UniPi Neuron S103.

Jedním z posledních projektů společnosti pak je integrace tepelného čerpadla se vzdáleným přístupem do stávajícího topného systému. Společně s tím pak firma sestavu doplnila i o bezdrátové teploměry a termostatické hlavice při zachování možnosti spínat vytápění skrze GSM bránu.

Z hardwarového hlediska je systém řízen jednotkou UniPi Neuron M503. Ta kromě standardní výbavy a kombinace digitálních vstupů a reléových výstupů disponuje i dvojicí sériových linek RS485 a celkem 10 analogovými vstupy/výstupy. K jednotce je připojeno tepelné čerpadlo a oběhová čerpadla tří topných okruhů, která jsou řízena na základě dat ze stávajících termostatů a kontaktů externího relé GSM brány. Nově  přibyla i bezdrátová komunikace s teploměry a termostatickými hlavicemi; ty užívají bezdrátovou sběrnici EnOcean, komunikace s jednotkou je pak zajištěna převodníkem EnOcean/Modbus. Jako řídící systém je použit software Mervis.

Z hlediska ovládání má systém možnost jak lokální, tak vzdálené správy. Lokální řízení je realizováno dotykovým panelem Weintek, připojeným k jednotce skrze druhou linku RS485 a komunikujícím protokolem Modbus RTU. Vzdálené řízení je zajištěno HMI rozhraním, dostupným přes veřejnou webovou adresu. U obou rozhraní zákazník požadoval co možná nejjednodušší design a maximální možnou vzájemnou podobnost pro snadné ovládání. Výsledkem je přehledné rozhraní umožňující snadné ovládání celé soustavy.

Obrázky

Detail jednotky Neuron M503 v rozvaděči

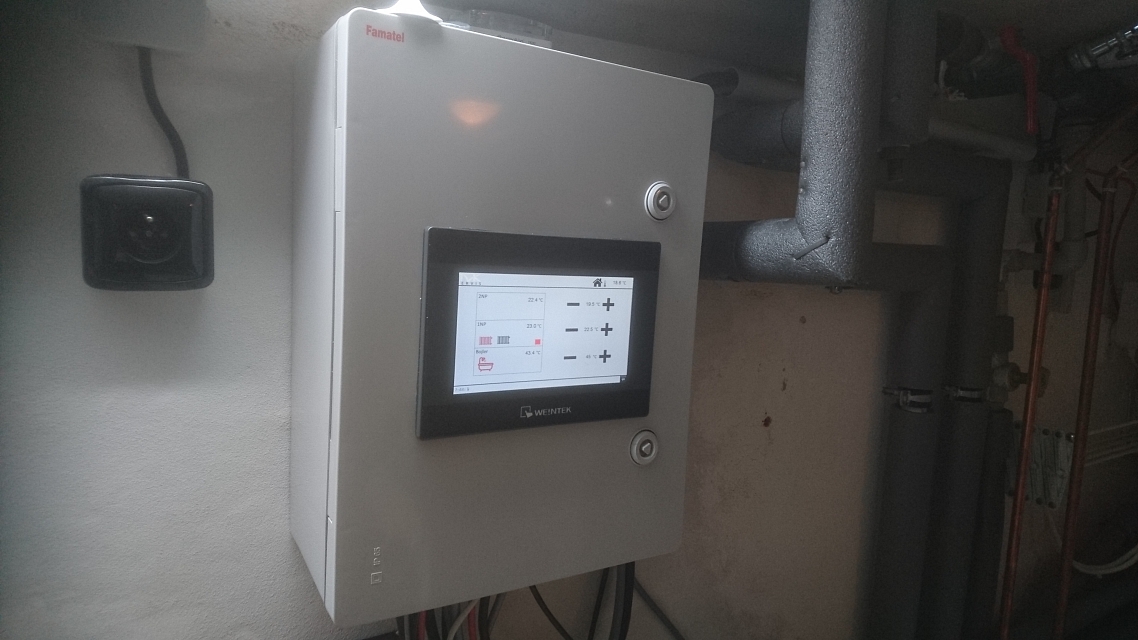

Vnější pohled na rozvaděč s dotykovým HMI panelem Weintwk

Jednoduché a přehledné uživatelské rozhraní
