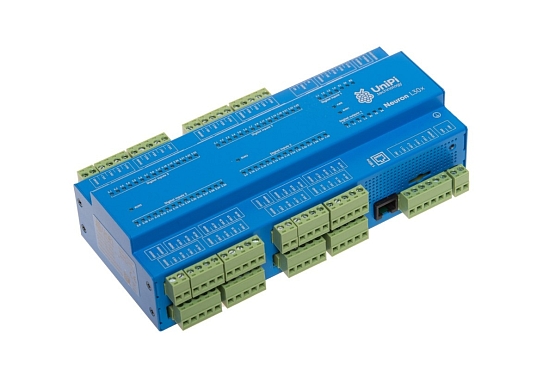

Unipi Neuron L303

Neuron

Programovatelný logický kontrolér (PLC) a převodník Unipi Neuron L303  je určený pro monitoring a sběr údajů ze senzorů. Specializovaná architektura modelu L303 je navržena pro vysoký počet digitálních vstupů; s celkem 64 vstupy nabízí L303 nejvíce DI ze všech modelů Neuron. To kontrolér činí vhodným pro monitoring externích zařízení či odečty údajů z různých digitálních senzorů či měřičů energií. Výbava zahrnuje i sériové rozhraní RS485. Disponuje také rozhraním 1-Wire pro připojení digitálních čidel teploty a vlhkosti.

Poznámka: Výroba ukončena.

Vlastnosti

  • nejvyšší počet digitálních vstupů
  • celkem 70 vstupů/výstupů, nejnižší cena za I/O
  • odolné hliníkové šasi (krytí IP20)
  • integrovaný počítač Raspberry Pi 3 Model B (čtyřjádrový procesor, 1 GB RAM)
  • určeno pro montáž na DIN lištu
  • vybaveno linkou RS485 pro komunikaci skrze protokol Modbus
  • softwarová otevřenost (založeno na OS Linux)
  • dodáváno s doživotní licencí Mervis


Prodej ukončen

Popis produktu

Programovatelný logický kontrolér (PLC) a převodník Unipi Neuron L303  je určený pro monitoring a sběr údajů ze senzorů. Specializovaná architektura modelu L303 je navržena pro vysoký počet digitálních vstupů; s celkem 64 vstupy nabízí L303 nejvíce DI ze všech modelů Neuron. To kontrolér činí vhodným pro monitoring externích zařízení či odečty údajů z různých digitálních senzorů či měřičů energií. Výbava zahrnuje i sériové rozhraní RS485. Disponuje také rozhraním 1-Wire pro připojení digitálních čidel teploty a vlhkosti.

Základní vlastnosti

Digitální vstupy 64 Společné vlastnosti
Počítač Raspberry Pi 3 model B
(čtyřjádrový 1,2GHz procesor, 1GB RAM)
4× USB 2.0
1× 10/100Mbit Ethernet
Wi-Fi, Bluetooth, HDMI port
Hliníkové šasi (IP20)
Digitální výstupy 4
Analogové vstupy 1
Analogové výstupy 1
Rozhraní RS485 1
Sběrnice 1-Wire 1

Popis vstupů a výstupů

Digitální vstupy (DI) umožňují čtení logických stavů reprezentovaných úrovněmi stejnosměrného napětí. Digitální vstupy jsou proto vhodné pro vyčítání dvoustavových (binárních) senzorů a zařízení jako jsou např. vypínače (vypnuto/zapnuto), pohybová čidla (detekován pohyb/klid), snímače hladiny kapalin (voda v nádrži/nádrž prázdná) apod.

Digitální výstupy (DO) jsou určeny k ovládání různých dvoustavových zařízení jako je spínání osvětlení, dveřních zámků, pohonů žaluzií apod. Výstupy rovněž disponují funkcí pulzně šířkové modulace (PWM) určené pro analogové řízení

Analogový vstup (AI) je určený pro měření napětí, proudu či odporu pro vyčítání hodnot z různých analogových senzorů jako jsou teplotní čidla, tlakoměry, tenzometry apod.

Analogový výstup (AO) slouží k ovládání externích zařízení pomocí stejnosměrného napětí či proudu a je tak vhodný pro řízení vícestavových zařízení jako jsou např. trojcestné ventily, tepelné výměníky, elektromotory apod.

Výpočetní modul

Jednotky Neuron jako výpočetní modul využívají integrovaný počítač Raspberry Pi 3 Model B se čtyřjádrovým procesorem o taktu 1,2 GHz a 1 GB RAM. Díky tomu disponují PLC Neuron vysokým výpočetním výkonem umožňujícím širokou škálu nasazení. Jako paměťové úložiště jednotky Neuron využívají microSD paměťové karty.

Komunikační rozhraní

Jednotky Neuron jsou standardně vybaveny sériovými linkami RS485. Tento typ linky nejčastěji využívá protokol Modbus RTU a použít ji lze v kombinaci s širokou škálou zařízení jako jsou např. rozšiřující moduly Extension xS, elektroměry, dotykové HMI displeje, PLC jiných výrobců, různá čidla atd.. Na sběrnici lze provozovat desítky zařízení a celková délka sběrnice může dosáhnout až několik stovek metrů.

Součástí výbavy je i 1-Wire sběrnice. Ta nejčastěji využívá 2 nebo 3 vodiče a je určená zejména pro sběr údajů z různých 1-Wire senzorů (teploměry, vlhkoměry, senzory úrovně osvětlení apod.). Na sběrnici je možno zapojit až 15 senzorů, celková délka sběrnice činí až 100 metrů.

Standardní výbavou všech modelů řady Neuron je 10/100Mbit Ethernetový port pro síťovou komunikaci.

Softwarové možnosti

Díky softwarové otevřenosti jednotek Unipi má zákazník široký výběr softwarových řešení a není omezen pouze na jeden software. Vybírat lze mezi komerčními i open-source řešeními. Pro přehled kompatibilního software navštivte Přehled ostatního software.

Hlavní podporovanou platformou užívanou pro jednotky Unipi je řídící systém Mervis. Tato platforma je vyvíjena dle standardu IEC 61131-3 pro programování PLC a zahrnuje rozhraní SCADA pro vzdálenou správu a monitoring, přehledné vývojové prostředí, editor uživatelského rozhraní (HMI) a online/on-premise databázi pro ukládání dat a zpětnou analýzu historie provozu dané technologie.

Vedle komerčních platforem lze využít i některou z řady open-source platforem, případně využít některého z dostupých API EVOK (Websocket, REST, …), Modbus TCP nebo SysFS a implementovat vlastní logiku v jakémkoli programovacím jazyce. Pro přehled dostupného software navštivte tento odkaz.

Obsah balení

  • řídící jednotka
  • odnímatelné šroubové svorky
  • držák na DIN lištu (35 mm)
  • 3× šroub pro montáž držáku na jednotku
  • 1× šroub s vějířovou podložkou pro uzemnění
  • instruktážní leták
  • žádanka o doživotní licenci Mervis

Další vlastnosti

Komponenty jednotky jsou umístěny v odolném hliníkovém šasi (krytí IP20). Jednotka je určena pro montáž na standardní DIN lištu (35 mm).

Přehled modelů řady Neuron

Označení DI DO RO AI AO RS485 Společná výbava
Typ S, velikost na DIN liště: 4 moduly = 7 cm

Počítač Raspberry Pi 3 model B
(čtyřjádrový 1,2GHz procesor, 1GB RAM)
4× USB 2.0
1× 10/100Mbit Ethernet
Wi-Fi, Bluetooth, HDMI port
Hliníkové šasi (IP20)I

S103 4 4 - 1 1 1
Typ M, velikost na DIN liště: 8 modulů = 14 cm
M103 12 4 8 1 1 1
M203 20 4 14 1 1 1
M303 34 4 - 1 1 1
M523 8 4 5 5 5 2
Typ L, velikost na DIN liště: 12 modulů = 21 cm
L203 36 4 28 1 1 1
L403 4 4 56 1 1 1
L523 24 4 19 5 5 2
L533 12 4 10 9 9 3

Více informací

Dokumentace

Mapa Modbus registrů
Table overview of Modbus registers
stáhnout
Certifikace
Prohlášení o shodě
stáhnout
Manuál
Návod k použití a technická dokumentace produktu
stáhnout
Produktový list (datasheet)
Produktové vlastnosti a technické informace
stáhnout
Příbalové informace
Technické a bezpečnostní informace
stáhnout
Produktový leták
Informace k produktové řadě
stáhnout

Digitální vstupy 64
Tranzistorové výstupy 4
Analogové vstupy 1
Analogové výstupy 1
RAM 1 GB
CPU 4 × 1 GHz
RS485 rozhraní Ano
Ethernet 10/100 BaseT
USB 2.0 4
Napájení 24 V DC
1-Wire sběrnice Ano (galvanicky izolovaná)
Způsob uchycení DIN (35 mm)
Rozměry 210 mm × 90 mm × 60 mm
Váha 572 g
Výdrž RTC zálohy maximálně 7 dní
