Domů Obchod Unipi Neuron L513

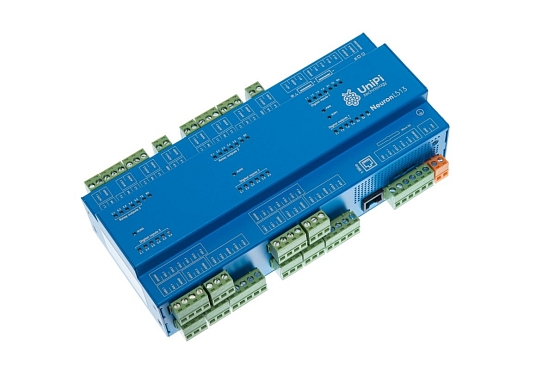

Unipi Neuron L513

Neuron

Programovatelný logický kontrolér (PLC) a převodník Unipi Neuron L513 je určený pro automatizaci, ovládání, regulaci a monitoring. Model L513 je nejvyšším modelem řady Neuron 500 zaměřené na vyšší počet analogových I/O a kromě vyššího počtu digitálních a reléových I/O nabízí i nejvíce analogových vstupů/výstupů ze všech modelů řady Neuron. Tuto bohatou výbavu pak uzavírá trojice sériových rozhraní RS485.

Poznámka: Výroba ukončena. Produkt byl nahrazen modelem Neuron L533.

Vlastnosti

  • univerzální architektura s vysokým počtem I/O
  • nejvyšší počet analogových I/O, trojice sériových linek
  • odolné hliníkové šasi (krytí IP20)
  • integrovaný počítač Raspberry Pi 3 Model B (čtyřjádrový procesor, 1 GB RAM)
  • určeno pro montáž na DIN lištu
  • vybaveno linkou RS485 pro komunikaci skrze protokol Modbus
  • softwarová otevřenost (založeno na OS Linux)
  • dodáváno s doživotní licencí Mervis


Prodej ukončen

Popis produktu

Programovatelný logický kontrolér (PLC) a převodník Unipi Neuron L513 je určený pro automatizaci, ovládání, regulaci a monitoring. Model L513 je nejvyšším modelem řady Neuron 500 zaměřené na vyšší počet analogových I/O a kromě vyššího počtu digitálních a reléových I/O nabízí i nejvíce analogových vstupů/výstupů ze všech modelů řady Neuron. Tuto bohatou výbavu pak uzavírá trojice sériových rozhraní RS485.

Základní vlastnosti

Digitální vstupy 16 Společné vlastnosti
Počítač Raspberry Pi 3 model B
(čtyřjádrový 1,2GHz procesor, 1GB RAM)
4× USB 2.0
1× 10/100Mbit Ethernet
Wi-Fi, Bluetooth, HDMI port
Hliníkové šasi (IP20)
Digitální výstupy 4
Reléové výstupy 10
Analogové vstupy* 9
Analogové výstupy* 9
Rozhraní RS485 3
Sběrnice 1-Wire 1

*přesný počet a typ jednotlivých AI/AO je k dispozici v produktovém listu (viz záložka Soubory výše)

Popis vstupů a výstupů

Digitální vstupy (DI) umožňují čtení logických stavů reprezentovaných úrovněmi stejnosměrného napětí. DI jsou proto vhodné pro vyčítání dvoustavových (binárních) senzorů a zařízení jako jsou např. vypínače (vypnuto/zapnuto), pohybová čidla (detekován pohyb/klid), snímače hladiny kapalin (voda v nádrži/nádrž prázdná) apod.

Digitální výstupy (DO) jsou určeny k ovládání různých dvoustavových zařízení jako je spínání osvětlení, dveřních zámků, pohonů žaluzií apod. Výstupy rovněž disponují funkcí pulzně šířkové modulace (PWM) pro možnost analogového řízení

Reléové výstupy (RO) slouží ke spínání zařízení s vyšším proudový odběrem. Jsou tak vhodné pro ovládání žárovek, termoelektrických hlavic, bojlerů, pump apod.

Analogové vstupy (AI) jsou určeny pro měření napětí, proudu či odporu pro vyčítání hodnot z různých analogových senzorů jako jsou teplotní čidla, tlakoměry, tenzometry apod.

Analogové výstupy (AO) slouží k ovládání externích zařízení pomocí stejnosměrného napětí či proudu a jsou tak vhodné pro řízení vícestavových zařízení jako jsou např. trojcestné ventily, tepelné výměníky, elektromotory apod.

Výpočetní modul

Jednotky Neuron jako výpočetní modul využívají integrovaný počítač Raspberry Pi 3 Model B se čtyřjádrovým procesorem o taktu 1,2 GHz a 1 GB RAM. Díky tomu disponují PLC Neuron vysokým výpočetním výkonem. Jako paměťové úložiště je u jednotek Neuron používána microSD paměťová karta.

Komunikační rozhraní

Jednotky Neuron jsou standardně vybaveny sériovými linkami RS485. Tento typ linky nejčastěji využívá protokol Modbus RTU a použít ji lze v kombinaci s širokou škálou zařízení jako jsou např. rozšiřující moduly Extension xS, elektroměry, dotykové HMI displeje, PLC jiných výrobců, různá čidla atd.. Na sběrnici lze provozovat desítky zařízení a celková délka sběrnice může dosáhnout až několik stovek metrů.

Součástí standardní výbavy je 1-Wire sběrnice. Ta nejčastěji využívá 2 nebo 3 vodiče a je určena zejména pro sběr údajů z různých 1-Wire senzorů (teploměry, vlhkoměry, senzory úrovně osvětlení apod.). Na sběrnici je možno zapojit až 15 senzorů, celková délka sběrnice činí až 200 metrů.

Standardní výbavou všech modelů řady Neuron je i 10/100Mbit Ethernetový port pro síťovou komunikaci.

Softwarové možnosti

Díky softwarové otevřenosti jednotek Unipi má zákazník široký výběr softwarových řešení a není omezen pouze na jeden software. Vybírat lze mezi komerčními i open-source řešeními. Pro přehled kompatibilního software navštivte Přehled ostatního software.

Hlavní podporovanou platformou užívanou pro jednotky Unipi je řídící systém Mervis. Tato platforma je vyvíjena dle standardu IEC 61131-3 pro programování PLC a zahrnuje rozhraní SCADA pro vzdálenou správu a monitoring, přehledné vývojové prostředí, editor uživatelského rozhraní (HMI) a online/on-premise databázi pro ukládání dat a zpětnou analýzu historie provozu dané technologie.

Vedle komerčních platforem lze využít i některou z řady open-source platforem, případně využít některého z dostupých API EVOK (Websocket, REST, …), Modbus TCP nebo SysFS a implementovat vlastní logiku v jakémkoli programovacím jazyce. Pro přehled dostupného software navštivte tento odkaz.

Obsah balení

  • řídící jednotka
  • odnímatelné šroubové svorky
  • držák na DIN lištu (35 mm)
  • 3× šroub pro montáž držáku na jednotku
  • 1× šroub s vějířovou podložkou pro uzemnění
  • instruktážní leták
  • žádanka o doživotní licenci Mervis

Další vlastnosti

Komponenty jednotky jsou umístěny v odolném hliníkovém šasi (krytí IP20). Jednotka je určena pro montáž na standardní DIN lištu (35 mm).

Přehled modelů řady Neuron

Označení DI DO RO AI AO RS485 Společná výbava
Typ S, velikost na DIN liště: 4 moduly = 7 cm

Počítač Raspberry Pi 3 model B
(čtyřjádrový 1,2GHz procesor, 1GB RAM)
4× USB 2.0
1× 10/100Mbit Ethernet
Wi-Fi, Bluetooth, HDMI port
Hliníkové šasi (IP20)I

S103 4 4 - 1 1 1
Typ M, velikost na DIN liště: 8 modulů = 14 cm
M103 12 4 8 1 1 1
M203 20 4 14 1 1 1
M303 34 4 - 1 1 1
M523 8 4 5 5 5 2
Typ L, velikost na DIN liště: 12 modulů = 21 cm
L203 36 4 28 1 1 1
L403 4 4 56 1 1 1
L523 24 4 19 5 5 2
L533 12 4 10 9 9 3

Více informací

Dokumentace

Mapa Modbus registrů
Table overview of Modbus registers
stáhnout
Certifikace
Prohlášení o shodě
stáhnout
Manuál
Návod k použití a technická dokumentace produktu
stáhnout
Produktový list (datasheet)
Produktové vlastnosti a technické informace
stáhnout
Příbalové informace
Technické a bezpečnostní informace
stáhnout
Produktový leták
Informace k produktové řadě
stáhnout

Digitální vstupy 24
Relé výstupy 14
Tranzistorové výstupy 4
Analogové výstupy 5
Analogové vstupy 5
CPU 4 × 1 GHz
RS485 rozhraní 2 ×
Ethernet 10/100 BaseT
USB 2.0 4
Napájení 24 V DC
1-Wire sběrnice Ano (galvanicky izolovaná)
Rozměry 210 mm × 90 mm × 60 mm
Způsob uchycení DIN (35 mm)
Váha 516 g
Výdrž RTC zálohy maximálně 7 dní
Parametr 1 GB
