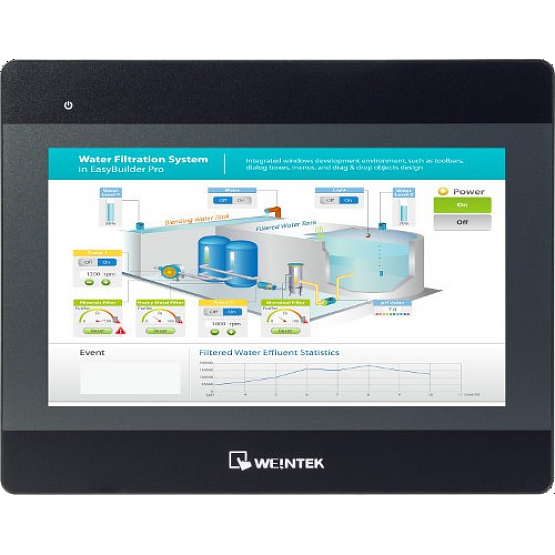

Weintek MT8102iP
Poznámka: Prodej ukončen. Produkt je nahrazen modelem Weintek MT8106iP.
Grafický operátorský panel Weintek MT8102iP o úhlopříčce 10,1" je určen pro vizualizaci technických procesů probíhajících na programovatelných logických automatech (PLC).
Prodej ukončen
Popis produktu
Grafické operátorské panely firmy WEINTEK řady iP s dotykovou obrazovkou jsou určeny pro vizualizaci a monitoring technologických procesů řízených programovatelnými logickými automaty (PLC). Model MT8102iP je pro tento účel vybaven barevným dotykovým LCD displejem s úhlopříčkou 10,1", LED podsvícením a vysokou hloubkou barev pro detailní zobrazení.
Panel disponuje procesorem ARM RISC o taktu 528 MHz, a 128 MB operační pamětí. Díky tomu má produkt dostatek výpočetního výkonu pro rychlý náběh systému. Zařízení je vybaveno i interní eMMC pamětí o velikosti 128 MB. Pro komunikaci je panel vybaven dvojicí sériových portů (RS485+RS232), jedním portem USB 2.0 a jedním 10/100 Mbit Ethernetovým portem.
Konfigurace panelu je prováděna za pomocí bezplatného softwaru Easy Builder PRO, který je volně ke stažení na tomto odkazu. Manuál k softwaru naleznete v záložce Soubory (viz výše).
Produkt je CE certifikován.
Další informace
Návod na zprovoznění produktu na platformě Mervis, produktové listy, manuál k EasyBuilder PRO a rovněž i ukázkový projekt lze nalézt v záložce Soubory (viz výše).
Dokumentace
|
Katalogový list Podrobná technologická specifikace produktu |
stáhnout | |
|
Manuál k EasyBuilder PRO Manuál ke konfiguračnímu SW EasyBuilder PRO |
stáhnout | |
|
Mervis tutoriál Tutoriál k užití produktů Weintek v rámci platformy Mervis |
stáhnout |
Software
|
Ukázkový projekt Mervis + Weintek Ukázkový projekt kombinace panelu Weintek a Mervisu |
stáhnout |
Podrobné informace k jednotlivým parametrům a přesné vlastnosti vstupů a výstupů najdete v datasheetu.
| Typ displeje | TFT LCD (barevný) |
| Úhlopříčka displeje | 10,1'' |
| CPU | ARM RISC (528 MHz) |
| RAM | 128 MB |
| Rozlišení obrazovky | 1024 × 600 px |
| Počet barev | 16,7 milionu |
| Komunikační rozhraní | RS485, RS232, USB, Ethernet |
| Napájení | 24V DC |
| Interní paměť | interní 128MB eMMC paměť |
| Rozměry | 271 × 213 × 36,4 mm |
| Materiál krytu | Plast |
| Váha | ~1 kg |
