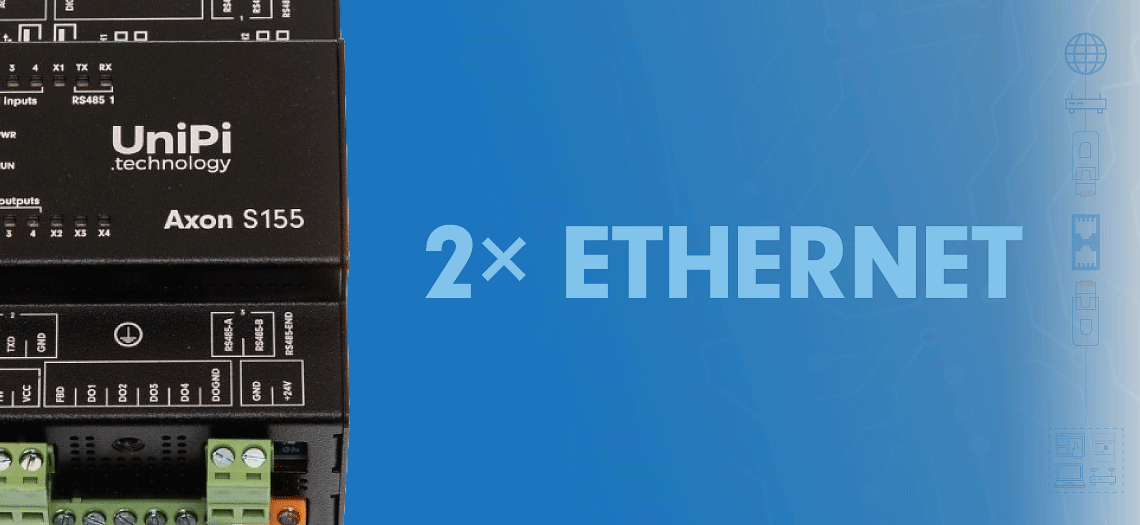

11.12.2019 Získejte pro svůj projekt nové možnosti s novým Axonem S155, vybaveným dvojicí Ethernetových portů pro možnost propojení dvou oddělených sítí.
Když jeden Ethernet nestačí
Kontroléry Unipi jsou standardně vybaveny jedním Ethernetovým portem pro síťovou konektivitu, při instalaci ale může snadno nastat situace, kdy jedno síťové rozhraní přestane stačit. Typicky se tak může stát v případě, že do rozvaděče již máte zavedenou síťovou konektivitu, ale zároveň potřebujete ke kontroléru připojit další síťové zařízení. Rovněž může vyvstat potřeba vytvoření místní sítě v rámci rozvaděče při zachování síťové komunikace s PLC. Obvyklým řešením je pořízení síťového switche, jeho instalace ale z různých důvodů (prostor, náklady aj.) nemusí být vždy možná.
Pro oba uvedené problémy Vám nyní Unipi.technology nabízí jednoduché řešení v podobě kontroléru Unipi Axon S155. Ten je totiž kromě primárního 1Gbit Ethernetu společného všem jednotkám Axon navíc vybaven sekundárním Ethernetovým portem o rychlosti 10/100 Mbit/s. Toto sekundární rozhraní lze nastavit do tzv. “bridge” módu, ve kterém se obě síťová rozhraní chovají jako síťový přepínač (switch).
Druhou možností konfigurace je oddělení sekundárního síťového rozhraní od primárního a vytvoření oddělené sítě. Tu opět můžete použít pro ostatní zařízení v rozvaděči.
Technický popis Axonu S155
Výbava S155 samozřejmě není omezena jen na dva Ethernety. Kromě nich Vám model nabídne i sadu digitálních I/O a po jednom analogovém vstupu a výstupu. Digitální vstupy využijete pro sběr dat z různých digitálních zařízení a senzorů (vypínače, pohybová čidla apod.), zatímco digitální výstupy jsou vhodné k ovládání dvoustavových zařízení (osvětlení, zámky, pohony žaluzií...), případně k analogovému ovládání pomocí funkce pulzně šířkové modulace (PWM). Analogový vstup najde užití při měření napětí nebo proudu, zatímco skrze analogový výstup lze plynule regulovat zařízení jako jsou např. trojcestné ventily, frekvenční měniče a další podobná zařízení.
Vedle I/O pak jednotka nabízí i trojici sériových rozhraní (RS485 + RS232), které využijete pro připojení zařízení jako jsou rozšiřující moduly Unipi Extension, komunikační převodníky do jiných protokolů, operátorské panely, elektroměry, jiná PLC a další zařízení.
Stejně jako všechny jednotky Axon nabízí S155 vysoký výpočetní výkon díky čtyřjádrovému 1,2GHz procesoru a 1GB RAM. Standardní výbavu doplňuje 8GB eMMC interní paměť a dvojice USB 2.0 portů, všechny komponenty jsou pak uzavřeny v odolném hliníkovém šasi s krytím IP20. Kontrolér je určen pro snadnou montáž na standardní DIN lištu.
| Unipi Axon S155 | |
|
|
Digitální vstupy: 4× |
Prohlédnout v e-shopu |
|
Softwarové řešení

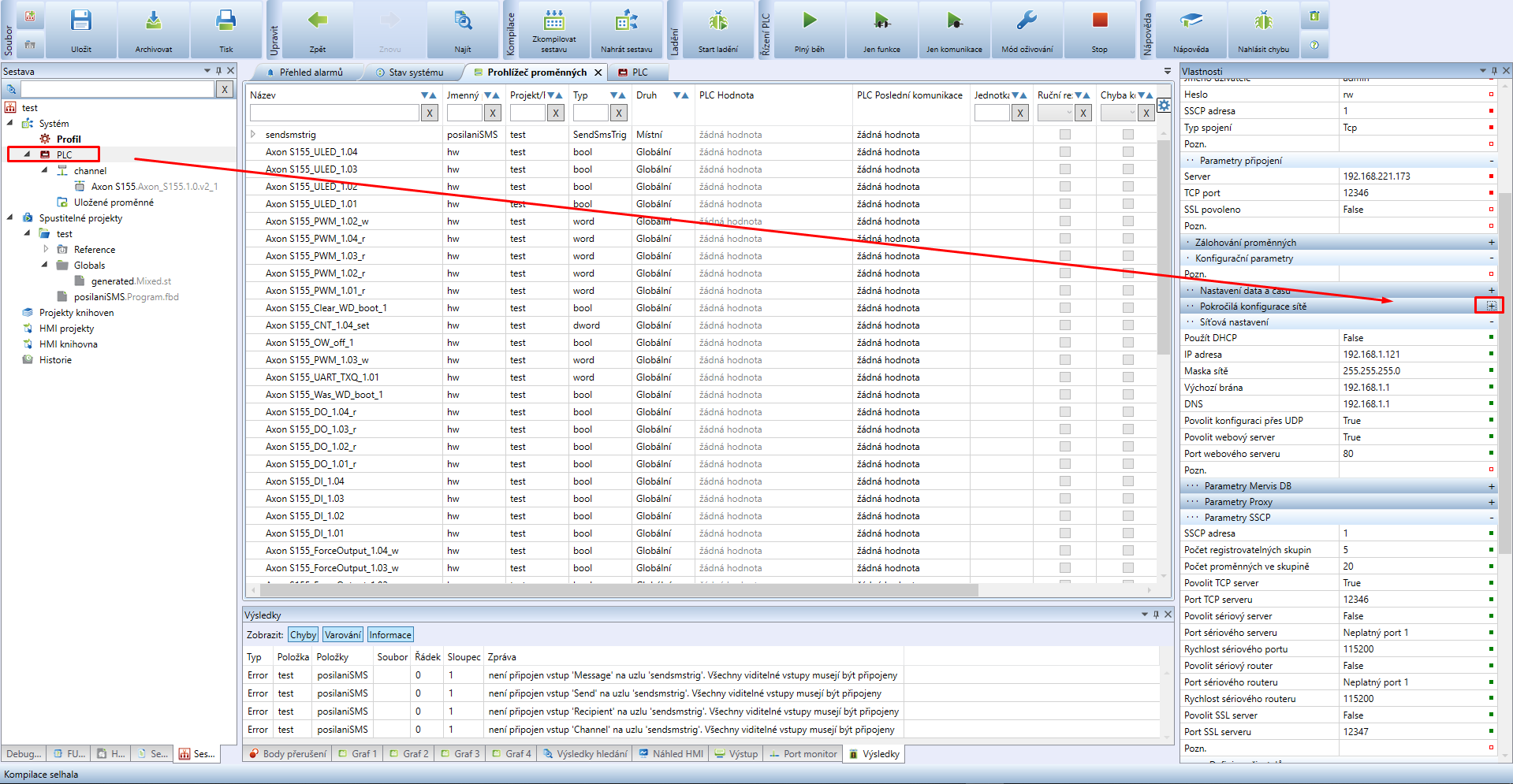

Součástí produktu je předinstalovaný systém Mervis - oficiálně podporovaná SW platforma pro programování jednotek Unipi dle standardu IEC 61131-3. Do vývojového prostředí Mervis IDE pak ve verzi 2.2.0 přibyla i možnost konfigurace sekundárního síťového rozhraní přímo ve vlastnostech PLC.

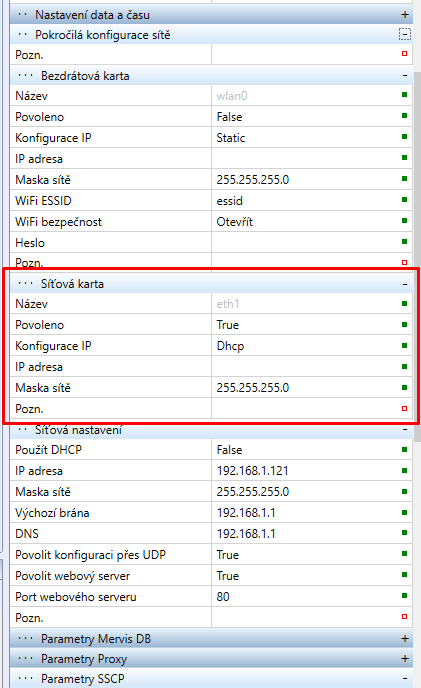

Pokud je sekundární rozhraní povoleno (“Enabled”), můžete jej nastavit buď pro statickou IP adresu (kde následně zadáte IP adresu a masku sítě), nebo jako DHCP klienta. Při deaktivaci (“Disabled”) pak primární i sekundární rozhraní automaticky přejdou do módu přemostění. Více informací se dozvíte v příslušném tutoriálu na Unipi Knowledge Base.
Poznámka: V Mervis IDE nelze S155 nakonfigurovat jako DHCP server či router/firewall.
