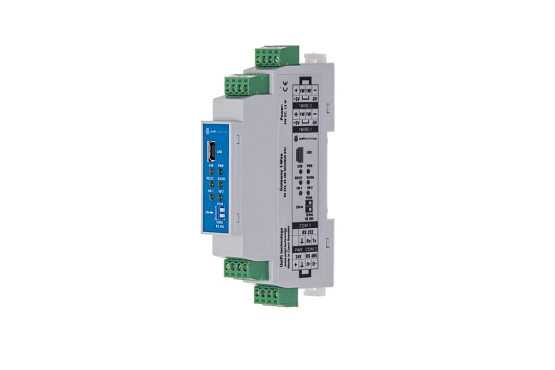

Převodník xG1W-2

Modbus

Dvojkanálový 1-Wire převodník xG1W-2 je 1-Wire (DALLAS) převodník, užívaný k odečtu údajů o teplotě a vlhkosti a jejich přenosu za pomocí sběrnic RS485 a RS232.


4 475 Kč
3 698 Kč bez DPH
Skladem do 20 kusů

ks

Popis

Převodník zpracovává data z teplotních, vlhkostních a jiných senzorů skrze rozhraní 1-Wire (DALLAS). Převodník disponuje dvojicí 1-Wire kanálů, kdy ke každému z nich může být připojeno až 20 zařízení. To umožňuje převodníku přijímat údaje z až 40 zařízení naráz a následně odesílat stavové údaje skrze sběrnici RS485, sběrnici RS232 užívající protokol Modbus RTU, případně za využití obou sběrnic současně.

Ke konfiguraci převodníku slouží aplikace 1-Wire-GWY-Tool, která uživateli umožňuje snadnou správu senzorů a jiná důležitá nastavení skrze standardní USB rozhraní.

Převodník je vybaven souborem LED diod pro indikaci provozu, komunikaci na sběrnicích RS485 a RS232 a připojení senzorů ke sběrnicím, kdy každá sběrnice má vlastní indikátor.

Vlastnosti

  • dva 1-Wire kanály
  • sběrnice RS485 a RS232 (protokol Modbus RTU)
  • USB rozhraní pro konfiguraci a správu
  • konfigurační a aktualizační aplikace dodávána zdarma
  • možnost připojit přístupové 1-Wire čipy.
  • napájení 8-27V DC

Základní technický popis

  • pouzdro: krytí IP20
  • rozměry (výška x šířka x hloubka): 98 x 17,5 x 56,4 mm
  • rozsah napájení: 8-27V DC (tolerance +-10%)
  • vlastní spotřeba energie: 1,5W
  • komunikační rozhraní: RS485 (TIA/EIA-485-A), RS232, 1-Wire (DALLAS), servisní USB port
    • komunikační protokol pro RS485/RS432: Modbus RTU (slave, podporuje funkce 03, 06, 16)
    • komunikační protokol pro 1-Wire (DALLAS): 1-Wire (DALLAS)
  • max. počet zařízení na RS485 sběrnici: 32
  • max. počet zařízení na sběrnici 1-Wire: 20 na kanál
  • provozní hodnoty
    • teplota: 0-40°C
    • relativní vlhkost vzduchu: max. 80%

Detailní technický popis lze nalézt v provozním manuálu (viz záložka Soubory).

Software

1-WIRE-GWY Tool
1-WIRE-GWY Tool V1.09.3
stáhnout

Dokumentace

Provozní manuál
stáhnout

USB 2.0 Ano
RS485 rozhraní 1
1-Wire sběrnice 2
Napájení 8-27V DC (tolerance +/- 10%)
Výška 98 mm
Stupeň krytí IP20
Šířka 17,5 mm
Provozní teplota 0 - 40 °C
Hloubka 56,4 mm
Spotřeba energie 1,5 W
