Domů Obchod Unipi Extension xG18

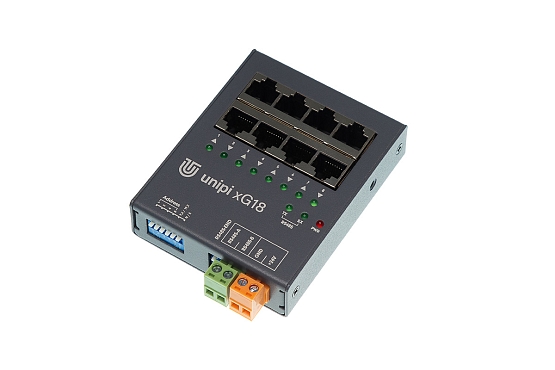

Unipi Extension xG18

1-Wire
Modbus
RS485

Unipi Extension xG18 je rozšiřující modul pro připojení až osmi teplotních čidel Unipi 1-Wire DS18B20 s konektorem RJ45. Pro spojení s nadřazeným systémem je použita komunikace Modbus RTU na sériové lince RS485.

Základní vlastnosti

  • Cenově dostupné měření teplot
  • Jednoduché připojení až 8 teplotních čidel 1-Wire s konektorem RJ45
  • 1-Wire kanály jsou od sebe odděleny, což zvyšuje spolehlivost odečtu teplot
  • Použitelný v každém systému s RS485 a podporou protokolu Modbus RTU
  • Úspora kabeláže a vyšší spolehlivost cílového systému
  • Vhodné pro rozsáhlé realizace
  • Možnost připojení až 32 modulů na jednu linku


2 999 Kč
2 479 Kč bez DPH
Skladem > 20 ks
Zjistit dostupnost

Popis produktu

Unipi Extension xG18 slouží jako jednoduchý a spolehlivý nástroj pro vyčítání teploty až z osmi Unipi 1-Wire teplotních čidel s konektorem RJ45. Pro spojení s nadřazeným systémem je použita komunikace Modbus RTU na sériové lince RS485. Modul je primárně určen pro připojení ke kontrolérům Unipi, lze jej ale využít s libovolným zařízením (systémem) disponujícím rozhraním RS485 a podporou protokolu Modbus RTU.

Unipi Extension xG18 je vhodný zejména pro:

  1. kotelny, chladírenství, výměníkové stanice a další instalace vyžadující odečet teploty z vyššího počtu senzorů
  2. rozsáhlé průmyslové provozy s velkými vzdálenostmi mezi měřenými místy
  3. instalace s vysokými nároky na spolehlivost

Komunikační rozhraní

Senzory připojené k modulu komunikují pomocí sběrnice 1-Wire. Oproti standardní 1-Wire sběrnici je na každém kanálu připojen pouze jeden senzor - toto uspořádání zvyšuje spolehlivost odečtu teplot a odstraňuje problémy se zaseknutím celé sběrnice v případě poruchy jednoho z čidel.

Komunikaci mezi modulem a řídicím systémem zajišťuje sériová linka RS485 s protokolem Modbus RTU. Komunikační parametry lze konfigurovat hardwarově pomocí DIP přepínačů, případně softwarově zápisem do Modbus registrů. Konfigurace pomocí přepínačů poskytuje dostatečnou volnost pro většinu nasazení, konfigurace přes Modbus registry pak poskytuje širší možnosti (větší rozsah adres a rychlostí). Součástí výbavy modulu je zakončovací odpor sériové linky.

Software

Modul xG18 lze použít s jakýmkoli zařízením s RS485 rozhraním a softwarem podporující komunikaci Modbus RTU.

Modul xG18 je plně softwarově podporován ve vývojovém prostředí Mervis IDE verze 2.3.0 a novější. Tutoriál k propojení modulu a Mervis IDE naleznete na tomto odkazu.

Ostatní vlastnosti

Modul xG18 je opatřen odolným hliníkovým šasi s krytím IP20 a je určen pro montáž na standardní DIN lištu (držák a montážní šroubky jsou součástí balení). K indikaci napájení, stavu kanálů a komunikace přes RS485 je pak modul vybaven sadou LED diod.

Další informace

Detailní technické informace naleznete v produktovém listu (viz záložka Soubory výše).

Dokumentace

Mapa Modbus registrů
Tabulka pro práci s Modbus registry
stáhnout
Certifikace
Prohlášení o shodě
stáhnout
Manuál
Uživatelský manuál a technická dokumentace
stáhnout
Produktový list (datasheet)
Produktové vlastnosti a technické informace
stáhnout
Produktový leták
Informace o produktu
stáhnout

1-Wire kanály 8
Počet senzorů na kanál 1
RS485 rozhraní 1× (Modbus RTU)
Galvanické oddělení RS485 Ne
Napájení 5–24 V⎓ (ochrana proti přepětí a přepólování)
Indikátory LED indikace stavů kanálů, napájení a provozu na RS485
Materiál krytu Hliník
Rozměry 72 × 91 × 22 mm (š, v, h)
Váha 110 g
Stupeň krytí IP20
Instalace DIN lišta (35 mm)
