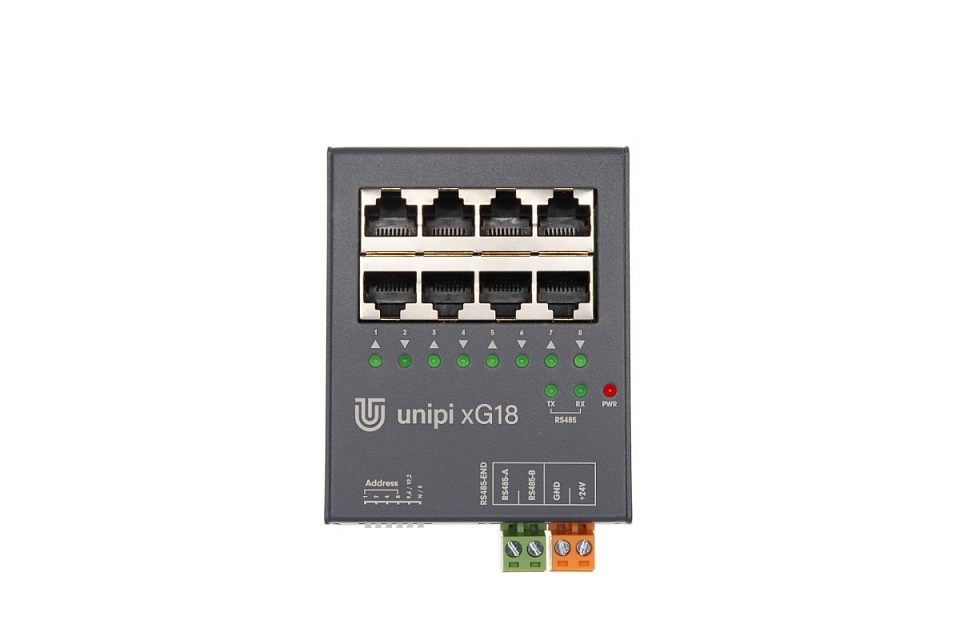

Rozšiřující modul Unipi Extension xG18 slouží jako jednoduchý a spolehlivý nástroj pro připojení a vyčítání teploty z až osmi teplotních senzorů Unipi 1-Wire s konektorem RJ45.

Základní popis

Unipi Extension xG18 slouží jako jednoduchý a spolehlivý nástroj pro připojení a vyčítání teploty až z osmi teplotních senzorů Unipi 1-Wire s konektorem RJ45 - využít lze všechny nabízené délky kabelu. Pro komunikaci s řídicím systémem pak slouží sériové rozhraní RS485 s protokolem Modbus RTU. Ačkoliv je tak xG18 určen primárně pro použití společně s kontroléry Unipi, lze jej začlenit do kteréhokoliv systému s rozhraním RS485 a podporou Modbus RTU.

Jaké jsou hlavní výhody xG18?

  • Cenově dostupné měření teplot
  • Jednoduché připojení až 8 teplotních čidel 1-Wire s konektorem RJ45
  • 1-Wire kanály jsou od sebe odděleny, což zvyšuje spolehlivost odečtu teplot
  • Použitelný v každém systému s RS485 a podporou protokolu Modbus RTU
  • Úspora kabeláže a vyšší spolehlivost cílového systému
  • Vhodné pro rozsáhlé realizace
  • Možnost připojení až 32 modulů na jednu linku

Vlastnosti a možnosti využití

Pro zvýšení spolehlivosti měření jsou 1-Wire kanály nezávislé a podporují pouze parazitní připojení jednoho teplotního čidla DS18B20 na jeden kanál. Oproti standardnímu 1-Wire zapojení se tak již nemusíte obávat selhání celé sběrnice při poruše jednoho čidla. Na jednu sběrnici RS485 pak lze připojit až 32 modulů xG18, snadno tak můžete vytvářet rozsáhlé sítě čítající až 256 senzorů.

Uvedené vlastnosti tak z xG18 dělají řešení vhodné zejména pro:

  1. kotelny, výměníkové stanice, chladírenská zařízení a další instalace vyžadující odečet velkého množství teplotních senzorů
  2. průmyslové provozy s velkými vzdálenostmi mezi jednotlivými měřícími místy
  3. instalace s vysokými nároky na spolehlivost měření

Příklad využití xG18

Pro příklad praktického využití Extension xG18, zahrnující propojení modulu s převodníkem Unipi Gate a odesílání naměřených dat do cloudové platformy, navštivte případovou studii Zasílání dat z převodníku Unipi Gate do cloudu ThingsBoard.

Další vlastnosti

Komunikační parametry sériové linky lze konfigurovat hardwarově pomocí DIP přepínačů, případně softwarově zápisem do Modbus registrů. Konfigurace pomocí přepínačů poskytuje dostatečnou volnost pro většinu nasazení, konfigurace přes Modbus registry pak poskytuje širší možnosti (větší rozsah adres a rychlostí). Součástí výbavy modulu je zakončovací odpor sériové linky.

DIP přepínače na modulu xG18

Modul xG18 je možné napájet napětím v rozsahu 5–24 V⎓, montáž se provádí na standardní DIN lištu (držák a montážní šroubky jsou součástí balení). Komponenty modulu jsou chráněny odolným hliníkovým šasi s krytím IP20. K indikaci napájení, stavu kanálů a komunikace přes RS485 je pak modul vybaven sadou LED diod.

Softwarová podpora

Modul xG18 lze použít s jakýmkoli zařízením s rozhraním RS485 a softwarem podporující komunikaci Modbus RTU.

Od verze 2.3.0 vývojového prostředí Mervis IDE je modul xG18 plně softwarově podporován. Tutoriál k propojení modulu a Mervis IDE naleznete na tomto odkazu.

Kam dál?

Technickou dokumentaci a další užitečné informace pak naleznete na Unipi Knowledge Base.
