Unipi Gate je programovatelný linuxový převodník s komunikací Ethernet / RS485 a logický kontrolér (PLC) určený do prostředí průmyslové automatizace, technických zařízení budov a jiné automatizační projekty. Díky dostatečnému výpočetnímu výkonu, softwarové otevřenosti a výhodné ceně je převodník vhodný i jako zařízení ke sběru dat pro nadřazené systémy SCADA a MES, případně pro cloudové služby v rámci projektů Smart City, Smart Factory a IoT/IIoT. V neposlední řadě Unipi Gate představuje i jednoduchý způsob modernizace starších instalací.

Hardware

Výkonný výpočetní modul

Unipi Gate je založen na čtyřjádrovém procesoru ARM A53 o frekvenci 600 MHz. Ten v kombinaci s 512 MB RAM převodníku poskytuje dostatek výpočetního výkonu i pro náročné aplikace. Jako úložiště slouží interní eMMC paměť o kapacitě 16GB, kterou můžete v případě potřeby rozšířit pomocí microSD karty.

Komunikační rozhraní

Rozhraní RS485 je určeno pro sériovou komunikaci (např. protokolem Modbus) a lze jej využít pro řízení a monitoring různých externích zařízení jako jsou např. kotle, vzduchotechnika, elektromotory, měřiče energií, různé převodníky, případně i rozšiřující moduly či PLC jiných výrobců.

Dvojice Ethernetových portů o rychlosti 1 Gbit a 100 Mbit slouží pro síťovou komunikaci do internetu či se zařízeními v lokální sítí. Převodník lze také využít jako síťový switch (režim bridge), případně jako propojovací uzel dvou oddělených sítí.

Možnosti rozšíření

Pokud potřebujete Unipi Gate rozšířit o vstupy a výstupy, jsou rozšiřující moduly Unipi Extension jednoduchým řešením. Moduly komunikují skze sběrnici RS485 (protokol Modbus RTU) a poskytnou Vám dostatek I/O pro možnost ovládat externí zařízení či z nich vyčítat údaje. Na jednu sběrnici lze modulů připojit i více.

Fyzické vlastnosti

Komponenty Unipi Gate jsou chráněny odolným hliníkovým šasi s krytím IP20. Modely G100 i G110 mají shodné rozměry 35 × 94 × 70 mm (š × v × h)

Součástí balení je držák na standardní 35mm DIN lištu, který lze k šasi připevnit z více stran díky čemuž je možné instalovat Unipi Gate do rozvaděče více způsoby.

Samostatně je k dostání i nástěnný držák pro možnost instalace Unipi Gate i bez použití DIN lišty přímo na montážní desku rozvaděče.



Software, který Vás neomezuje

Unipi Gate je založen na otevřeném operačním systému Linux, který zajišťuje kompatibilitu s širokou škálou komerčních i open-source softwarových řešení. Standardně je produkt dodáván s předinstalovaným software Node-RED - otevřenou a uživatelsky přívětivou platformou vhodnou pro rychlý vývoj a prototypování, která Vám nabídne širokou paletu nástrojů, přehledné uživatelské rozhraní přístupné skrze webový prohlížeč, možnost integrace cloudových služeb a mnoho dalších možností.

Dále máte k dispozici i open-source obraz operačního systému, tj. archiv obsahující základní software nezbytným pro běh operačního systému. Do Unipi Gate tak lze jednoduše integrovat Váš software, případně některé z podporovaných SW řešení třetích stran. Pro více informací navštivte Průvodce výběrem správného software

Poznámka: Kompatibilita s Mervis, oficiální podporovanou SW platformou pro produkty Unipi, je plánována na 1. kvartál roku 2021.

Široké možnosti využití

Díky vysokému výpočetnímu výkonu, softwarové otevřenosti a kompaktním rozměrům nalezne Unipi Gate využití v široké škále aplikací a projektů, jako jsou například:

  • průmyslová automatizace,
  • měření a regulace (MaR),
  • systémy SCADA a MES,
  • projekty Smart City a Smart Factory,
  • edge computing a cloud computing,
  • projekty ve sféře IoT a IIoT,
  • modernizace starších instalací,
  • a mnoho dalších.

Případová studie

Komerční či průmyslové budovy jsou často vybaveny systémy ventilace, klimatizace a vytápění, které jsou schopny komunikovat s nadřazeným systémem pomocí sériového rozhraní RS485. Jejich připojením k Unipi Gate získá převodník možnost ze zařízení vyčítat provozní údaje a ty následně skrze Ethernetové spojení odesílat do cloudového systému (internetu). Provozovatel budovy tím získává možnost ventilaci, vytápění i klimatizaci nejen vzdáleně ovládat (např. pomocí webového rozhraní) a monitorovat, ale rovněž i optimalizovat její provoz na základě analýzy nasbíraných dat.

Pro příklad praktického využití Unipi Gate navštivte případovou studii Zasílání dat z převodníku Unipi Gate do cloudu ThingsBoard.

Zakázkový vývoj a úpravy

Použitá technologie výroby kovového šasi umožňuje jeho grafickou úpravu dle přání zákazníka. Jediné, co je třeba udělat, je zaslat nám RAL kód Vámi požadované barvy a podklady pro logo, případně další grafické úpravy. V kombinaci s možností použití vlastního software tak můžete získat kompletní řešení pro Váš projekt dle Vašich požadavků.

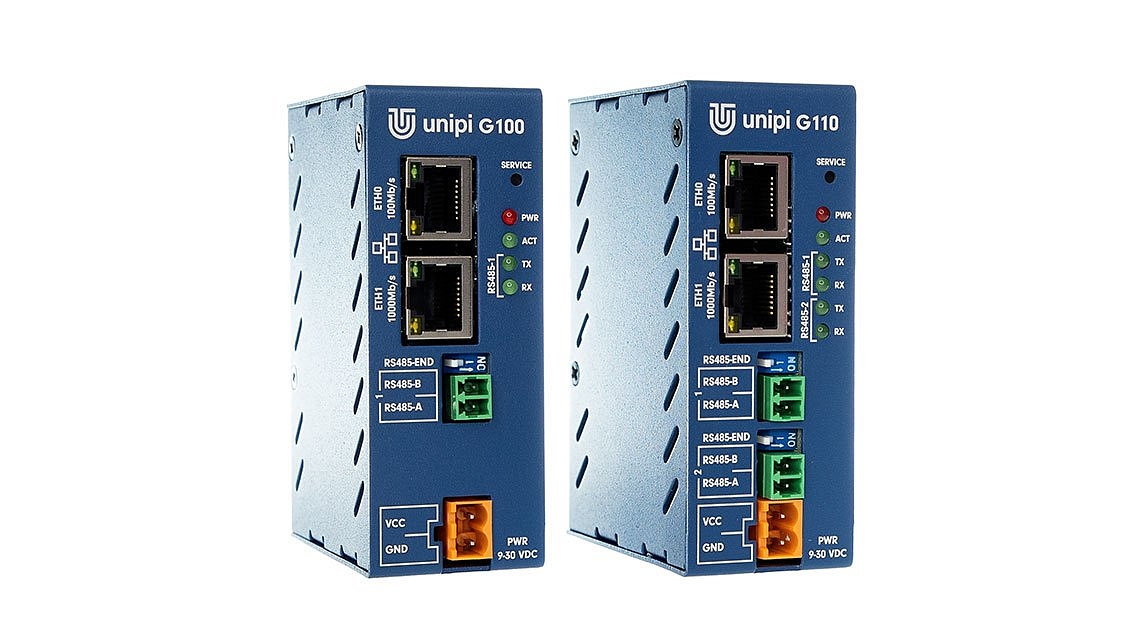

Přehled modelů

Model RS485 Ethernet Ostatní vlastnosti
G100 1 2 čtyřjádrový procesor ARM A53 (600 MHz, 512MB RAM),
16GB eMMC interní paměť (lze rozšířit microSD kartou)
hliníkové šasi s krytím IP20, možnost grafické úpravy
montáž na DIN lištu či na montážní desku rozvaděče
G110 2 2
