Náš zákazník z Ukrajiny, který si ve svém bytě vybudoval systém chytré domácnosti, se s námi podělil o informace o svém projektu.

Inspirací k projektu byla dle vyjádřeního samotného majitele "touha ovládat celý dům a cokoliv, co se v něm děje – od osvětlení přes spotřebu vody až po vytápění a zabezpečení". Původně byl projekt stavěn na platformě Arduino, později ale majitel přešel k počítači Raspberry Pi. To jej přivedlo až k jednotkám Neuron.

Hardware

Z hardwarového hlediska je v objektu nasazena řídící jednotka UniPi Neuron M203 s 20 digitálními vstupy, čtyřmi tranzistorovými výstupy, čtrnácti relé výstupy a jedním analogovým vstupně-výstupním modulem. V současnosti jsou využívány pouze digitální výstupy, ke kterým je připojena široká škála senzorů včetně elektroměrů pro sledování spotřeby elektřiny. Pro sběr dat o vlhkosti a teplotě je užíván Wi-Fi mikročip napojený na kombinovaný vlhkoměr/teploměr.

Na jednotku jsou napojeny i termoelektrické hlavice radiátorů pro ovládání vytápění, spotřeba vody je pak sledována elektrickými vodními bateriemi. Pro prevenci úniků je instalován i detektor úniku vody. Spotřeba elektřiny v jednofázové i třífázové síti je  společně se stavem sítě sledována za pomoci digitálních elektroměrů, které užívají protokol Modbus RTU. Speciálně navržený konvertor pak přeměňuje data protokolu Modbus RTU na protokol Modbus TCP. Pro kontrolu zabezpečení objektu je užívána síť bezdrátových senzorů pohybu rozmístěných po domě. Celkový rozpočet projektu se podle majitele pohyboval v přepočtu okolo 20 – 30 000 Kč.

Jednotka UniPi Neuron M203 nasazená v rozvodné skříni

Software

Z řešení nabízených UniPi.technology byl využit TCP Modbus overlay pro odečet hodnot a ovládání vstupů a výstupů řídící jednotky, veškerá další softwarová řešení si pak uživatel vytvořil sám dle svých potřeb. Senzory využívají komunikační protokol MQTT pro odesílání údajů o vlhkosti a teplotě. Veškeré údaje se zobrazují na kontrolním displeji, na kterém má uživatel přístup k plánku celé budovy obsahujícímu stavové indikátory osvětlení, spotřeby energií, ventilace či pohybových senzorů. Za pomoci přehledného rozhraní vlastního designu pak může uživatel snadno zobrazit teplotní křivku, průtok vody a další statistické údaje.

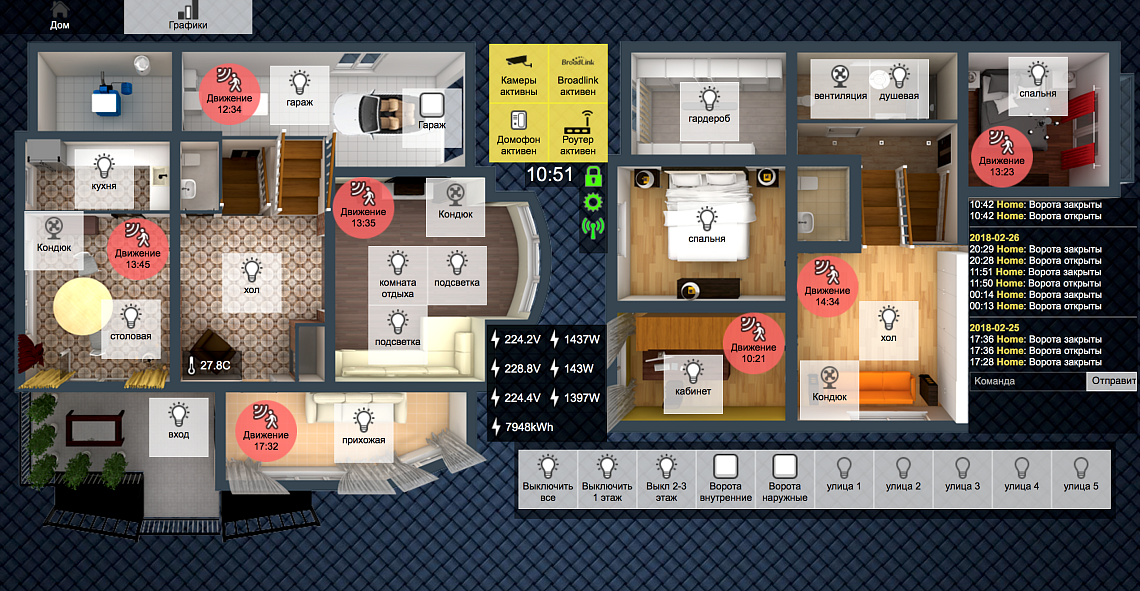

Uživatelské rozhraní systému.

Systém je v současnosti nasazen celkem ve dvou objektech. Prvním je soukromý byt autora systému, kde je instalace dle jeho slov hotova ze zhruba 90 % a v současnosti je dokončováno dekorativní osvětlení a automatizované rolety. Druhá instalace byla realizována na většině rozlohy rodinného domu, do budoucna pak autor plánuje poskytovat svým klientům instalační služby.
