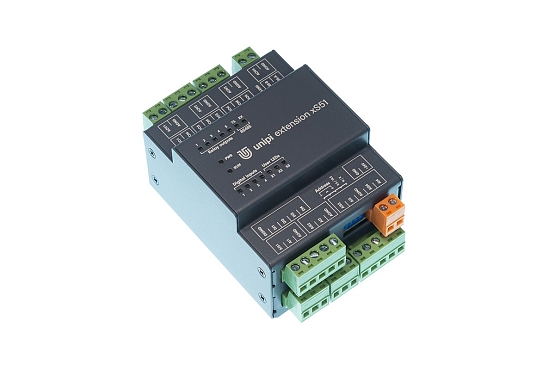

Unipi Extension xS51 je rozšiřující modul s komunikací protokolem Modbus RTU po sběrnici RS485. Modul představuje jednoduchý a levný způsob rozšíření Vašeho projektu o další vstupy a výstupy. Model xS51 obsahuje především sadu analogových a také digitálních vstupů a výstupů. Díky tomu je vhodný pro nasazení v komplexnějších projektech zahrnujících měření a ovládání analogových komponent. Modul je určen pro montáž do rozvaděče na DIN lištu a je kompatibilní s kontroléry Unipi Patron a Neuron, převodníkem Unipi Gate, a také se zařízeními třetích stran.

Poznámka: Model xS51 je nástupcem modelu Extension xS50.


7 690 Kč
6 355 Kč bez DPH
Skladem > 20 ks
Dalších > 50 ks do 10 dnů od objednání

Zjistit dostupnost

Popis produktu

Unipi Extension xS51 je rozšiřující modul s komunikací protokolem Modbus RTU po sběrnici RS485. Modul představuje jednoduchý a levný způsob rozšíření Vašeho projektu o další vstupy a výstupy. Model xS51 obsahuje především sadu analogových a také digitálních vstupů a výstupů. Díky tomu je vhodný pro nasazení v komplexnějších projektech zahrnujících měření a ovládání analogových komponent. Modul je určen pro montáž do rozvaděče na DIN lištu a je kompatibilní s kontroléry Unipi Patron a Neuron, a také s PLC jiných výrobců.

Základní vlastnosti

Digitální vstupy 4 Společné vlastnosti
Sériové rozhraní RS485 (protokol Modbus RTU)
Hliníkové šasi (IP20)
Napájení 24 V⎓, 0,5 A
Reléové výstupy 5
Analogové vstupy* 4
Analogové výstupy* 4
Rozhraní RS485 1

*přesný počet a typ jednotlivých AI/AO je k dispozici v katalogovém listu (viz záložka Soubory výše)

Popis vstupů a výstupů

Digitální vstupy (DI) umožňují čtení logických stavů reprezentovaných úrovněmi stejnosměrného napětí. DI jsou proto vhodné pro vyčítání dvoustavových (binárních) senzorů a zařízení jako jsou např. vypínače (vypnuto/zapnuto), pohybová čidla (detekován pohyb/klid), snímače hladiny kapalin (voda v nádrži/nádrž prázdná) apod. Všechny digitální vstupy jsou zároveň i čítačové.

Reléové výstupy (RO) slouží ke spínání zařízení s vyšším proudový odběrem. Jsou tak vhodné pro ovládání žárovek, termoelektrických hlavic, bojlerů, pump apod.

Analogové vstupy (AI) jsou určené pro měření napětí, proudu či odporu pro vyčítání hodnot z různých analogových senzorů jako jsou teplotní čidla, tlakoměry, tenzometry apod.

Analogové výstupy (AO) slouží k ovládání externích zařízení pomocí stejnosměrného napětí a jsou tak vhodné pro řízení vícestavových zařízení jako jsou např. trojcestné ventilů, tepelné výměníky, elektromotory apod.

Komunikační rozhraní

Rozšiřující moduly komunikují s řídící jednotkou za pomoci rozhraní RS485 a protokolu Modbus. Návod na připojení a zprovoznění rozšiřujících modulů naleznete na tomto odkazu

Další funkce

Společně se standardními vstupy a výstupy nabízí modul i další funkce rozšiřující jeho možnosti využití.

Direct Switch
Tato funkce umožňuje propojit digitální vstup s digitálním výstupem či reléovým výstupem. Funkce je nezávislá na řídícím programu v PLC a je tak vhodná pro projekty náročné na rychlost odezvy (např. ovládání světel). Funkci lze nakonfigurovat do jednoho ze tří režimů:

  • Copy: výstup je spínán aktivním vstupem
  • Invert: výstup je spínán neaktivním vstupem
  • Toggle: výstup je spínán každou změnou na vstupu

Výchozí nastavení
Tato funkce umožňuje uložit konfiguraci modulu do jeho interní paměti. V případě restartu zařízení se následně modul automaticky nastaví dle uložené konfigurace.

Master Watchdog
Funkce průběžně monitoruje komunikací mezi modulem a procesorem řídicí jednotky. Pokud během uživatelem nastavené doby neproběhne žádná komunikace, procesory modulu automaticky načtou uložené výchozí nastavení. Tato funkce uchová zařízení v provozu zařízení za mimořádných situací, např. při selhání řídící jednotky či problémech se softwarem.

Desky se vstupy a výstupy jsou vybaveny vlastním kontrolním mikroprocesorem, který udržuje v provozu základní funkcionalitu I/O i v případě výpadků spojení s řídící jednotkou či poruchy řídící jednotky.

Adresace zařízení a nastavení DIP switche

Adresace rozšiřujících modulů se provádí buď pomocí řídícího software spuštěného na vzdálené řídící jednotce, případně ji lze provést i manuálně pomocí integrovaného DIP switche. DIP switch umožňuje nastavit 4-bitovou adresu a manuální nastavení je vyhodnoceno prioritně před softwarovým nastavením. Pokud je adresa na DIP switchi nastavena na “0000”, veškeré manuální nastavení DIP switche je ignorováno a prioritu přebírá softwarové nastavení.

Pro více informací o adresaci a dalších funkcích a vlastnostech produktu navštivte technickou dokumentaci.

Obsah balení

  • rozšiřující modul
  • odnímatelné šroubové svorky
  • držák na DIN lištu (35 mm)
  • 3× šroub pro montáž držáku na jednotku
  • 1× šroub s vějířovou podložkou pro uzemnění

Přehled modelů rozšiřujících modulů

Označení DI DO RO AI AO RS485
Rozšiřující moduly, velikost na DIN liště: 4 moduly = 7 cm
xS11 12 - 13 - - 1
xS51 4 - 5 4 4 1

Další informace

Dokumentace

Mapa Modbus registrů
Tabulka pro práci s Modbus registry
stáhnout
Certifikace
Prohlášení o shodě
stáhnout
Příbalové informace
Technické a bezpečnostní informace
stáhnout
Produktový list (datasheet)
Produktové vlastnosti a technické informace
stáhnout

Digitální vstupy 4
Relé výstupy 5
Analogové vstupy 4
Analogové výstupy 4
RS485 rozhraní Ano
Napájení 24V DC, 0,5 A
Rozměry 72 × 90 × 56 mm
Způsob uchycení DIN lišta (35 mm)
Váha 320 g
