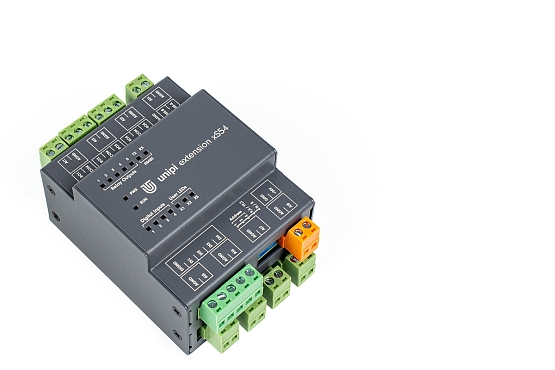

Unipi Extension xS54

Unipi Extension xS54 je rozšiřující modul s komunikací protokolem Modbus RTU po sběrnici RS-485. Modul představuje jednoduchý a levný způsob rozšíření Vašeho projektu o další vstupy a výstupy. Model xS54 obsahuje především sadu analogových vstupů, ale také digitálních vstupů a výstupů. Díky tomu je vhodný pro nasazení v komplexnějších projektech zahrnujících měření analogových komponent. Modul je určen pro montáž do rozvaděče na DIN lištu a je kompatibilní s kontroléry Unipi a také se zařízeními třetích stran.

Kód produktu: 2024074

Novinka

7 690 Kč
6 355 Kč bez DPH
Skladem > 20 ks
Zjistit dostupnost

Do košíku +

Popis produktu

Základní vlastnosti

Digitální vstupy	4	Společné vlastnosti Sériové rozhraní RS-485 (protokol Modbus RTU) Hliníkové šasi (IP20) Napájení 24 V⎓; 0,5 A
Reléové výstupy	5
Analogové vstupy (univerzální)	8
Rozhraní RS-485	1

Popis vstupů a výstupů

Digitální vstupy (DI) umožňují čtení logických stavů reprezentovaných úrovněmi stejnosměrného napětí. DI jsou proto vhodné pro vyčítání dvoustavových (binárních) senzorů a zařízení jako jsou např. vypínače (vypnuto/zapnuto), pohybová čidla (detekován pohyb/klid), snímače hladiny kapalin (voda v nádrži/nádrž prázdná) apod. Všechny digitální vstupy jsou zároveň i čítačové.

Reléové výstupy (RO) slouží ke spínání zařízení s vyšším proudový odběrem. Jsou tak vhodné pro ovládání žárovek, termoelektrických hlavic, bojlerů, pump apod.

Analogové vstupy (AI) jsou univerzální, vhodné pro čtení napětí 0-10 V⎓, proudu 0–20 mA a měření odporu. Umožňují tak připojení široké škály analogových senzorů, od senzorů polohy, tlaku, či hladiny kapaliny, ale také teplotních (např. PT100, PT1000) a mnoha dalších senzorů.

Komunikační rozhraní

Rozšiřující moduly komunikují s řídicí jednotkou pomocí rozhraní RS-485 a protokolu Modbus. Návod na připojení a zprovoznění, vč. popisu SW i HW konfigurace komunikačních parametrů, naleznete na tomto odkazu.

Další funkce

Společně se standardními vstupy a výstupy nabízí modul i další funkce rozšiřující jeho možnosti využití. Více informací o těchto funkcích naleznete na naší Knowledge Base.

Direct Switch
Výchozí nastavení
Master Watchdog
Ruční a softwarová konfigurace komunikačních parametrů
Uživatelské volně programovatelné LED

Obsah balení

rozšiřující modul
odnímatelné šroubové svorky
držák na DIN lištu (35 mm)
3× šroub pro montáž držáku na jednotku
1× šroub s vějířovou podložkou pro uzemnění

Přehled modelů rozšiřujících modulů
Označení	DI	DO	RO	AI	AO	RS-485
Rozšiřující moduly, velikost na DIN liště: 4 moduly = 7 cm
xS11	12	-	13	-	-	1
xS51	4	-	5	4 (napětí, proud, odpor)	4	1
xS52	4	-	5	8 (odpor)	-	1
xS53	4	-	5	8 (napětí, proud)	-	1
xS54	4	-	5	8 (napětí, proud, odpor)	-	1

Další informace

Dokumentace

	Produktový leták Informace k produktové řadě	stáhnout
	Mapa Modbus registrů Tabulka pro práci s Modbus registry	stáhnout
	Certifikace Prohlášení o shodě	stáhnout
	Produktový list (datasheet) Produktové vlastnosti a technické informace	stáhnout
	Příbalové informace Rychlý návod a bezpečnostní informace	stáhnout

Podrobné informace k jednotlivým parametrům a přesné vlastnosti vstupů a výstupů najdete v datasheetu.

Digitální vstupy	4
Relé výstupy	5
Analogové vstupy	8
RS485 rozhraní	Ano
Napájení	24V DC, 0,5 A
Rozměry	72 × 90 × 56 mm
Způsob uchycení	DIN lišta (35 mm)
Váha	320 g
