Unipi Patron je produktová řada programovatelných logických kontrolérů navržených pro automatizaci, ovládání, monitoring či měření a regulaci (MaR). Vysoký výpočetní výkon, softwarová otevřenost a flexibilita z jednotek Patron činí nejvýkonnější kompaktní kontroléry na trhu vhodné pro širokou škálu nasazení – od technických zařízení budov a průmyslu, přes řízení systémů ventilace, vytápění, klimatizace a SCADA až po chytré domácnosti a další automatizační projekty. Ke všem modelům Patron poskytujeme prodlouženou tříletou záruku.

Hardware

Výkonný procesor pro ty nejnáročnější projekty

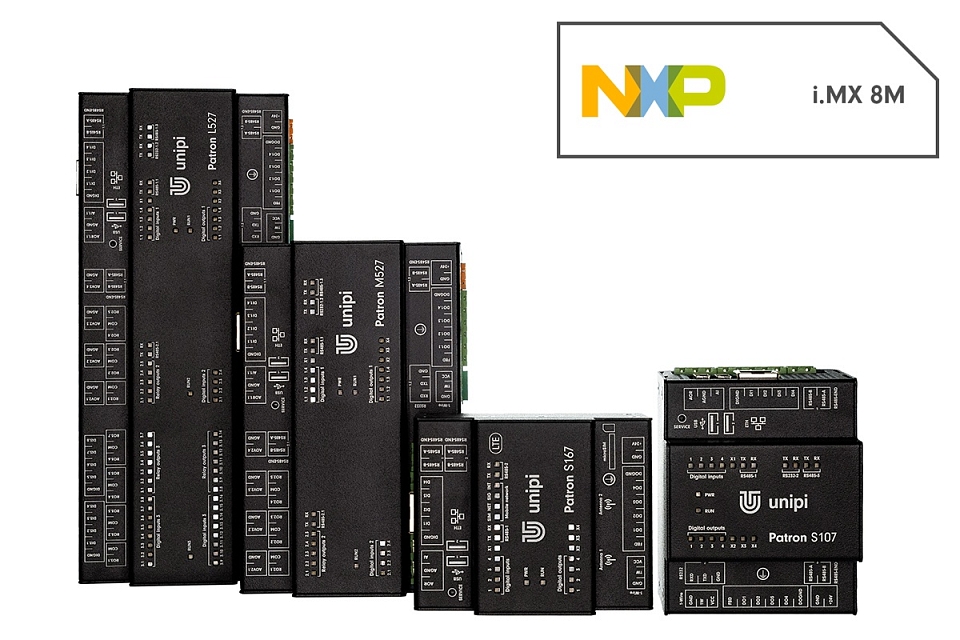

Řídicí jednotky Patron jsou založeny na námi vyvinutém výpočetním modulu poháněném procesorem i.MX 8M Mini (4× Arm® Cortex®-A53) s maximální frekvencí 1,8 GHz, disponujícím 1 GB RAM a interní 8 GB eMMC pamětí. To činí z Unipi Patron nejvýkonnější kompaktní PLC kontroléry na trhu. Využití vlastního výpočetního modulu nám umožňuje nabízet podporu na všech úrovních, realizaci různých modifikací v rámci zakázkové výroby a více možností standardního vývoje (např. integrace nových komunikačních protokolů).

Široký výběr vstupů a výstupů
V závislosti na konkrétním modelu mohou být jednotky Patron vybaveny následujícími druhy vstupů/výstupů či jejich kombinacemi:

  • digitální vstupy (DI) jsou určeny pro vyčítání stavů dvoustavových zařízení jako jsou různé digitální senzory, spínače a tlačítka, pohybové senzory apod.
  • digitální výstupy (DO) využijete pro spínání dvoustavových zařízení pomocí stejnosměrného proudu jako např. zámky, externí relé, stykače apod. Díky funkci pulzně-šířkové modulace (PWM) lze DO využít i pro analogové ovládání
  • reléové výstupy (RO) slouží ke spínání zařízení s vyšším proudovým odběrem a pro spínání zařízení napájených střídavým proudem jako jsou např. bojlery, čerpadla, či výkonnější externí relé a stykače
  • analogové vstupy (AI) jsou vhodné pro vyčítání hodnot z analogových senzorů (teploměry, tlakoměry, tenzometry atd.) skrze měření napětí, proudu nebo odporu
  • analogové výstupy (AO) umožňují pomocí stejnosměrného napětí či proudu ovládat a regulovat zařízení jako např. trojcestné ventily, elektromotory, frekvenční měniče, tepelné výměníky apod.

Modulární konstrukce desek se vstupy a výstupy umožňuje v rámci zakázkové výroby snadno upravovat stávající kombinace vstupů/výstupů, případně vytvářet kombinace zcela nové.

Pokud pak potřebujete rozšířit svůj projekt o další vstupy/výstupy, jednoduché a finančně výhodné řešení naleznete v rozšiřujících modulech Unipi Extension. Tyto moduly komunikující přes rozhraní RS485 (protokol Modbus RTU) Vám poskytnou dostatek vstupů a výstupů i bez nutnosti nákupu další řídicí jednotky.

Komunikační rozhraní se širokou konektivitou

  • Rozhraní RS485 a RS232 slouží pro připojení různých externích zařízení (rozšiřující moduly, elektroměry, HMI panely, různé senzory), případně pro komunikaci s různými převodníky nebo uzavřenými technologiemi.
  • Sběrnici 1-Wire využijete k odečtu údajů z různých 1-Wire senzorů, jako jsou například teploměry a vlhkoměry.
  • Dvojici USB 2.0 portů lze použít pro připojení různých bezdrátových adaptérů, externích úložišť nebo sériových převodníků.
  • Pro síťovou komunikaci jsou jednotky Patron vybaveny 100Mbit Ethernetovým portem.
  • U modelů S167, M267 a M567 naleznete i LTE modul umožňující PLC využít bezdrátovou LTE síť k připojení k internetu.

Stejně jako u vstupů a výstupů máte v rámci zakázkové výroby možnost přizpůsobit počet a druh komunikačních rozhraní.

Vyberte si velikost modelu dle potřeb Vašeho projektu
Řídicí jednotky Patron nabízí 3 velikosti, které se liší rozměry a počtem / kombinací vstupů a výstupů:

  • Typ S: max. 10 vstupů a výstupu, 70 × 90 × 60 mm (4 DIN moduly)
  • Typ M: max. 40 vstupů a výstupů, 140 × 90 × 60 mm (8 DIN modulů)
  • Typ L: max. 70 vstupů a výstupů, 210 × 90 × 60 mm (12 DIN modulů)

Komponenty řídicích jednotek jsou chráněny odolným hliníkovým šasi s krytím IP20, které je určeno pro montáž na standardní 35 mm DIN lištu (držák i montážní šrouby jsou součástí balení).

Použitá technologie výroby kovového šasi umožňuje jeho grafickou úpravu dle přání zákazníka. V rámci zakázkové výroby tak můžete získat kontrolér Patron ve vlastní barvě a s logem Vaší společnosti.

Software, který vás neomezuje

Řídicí jednotky Patron jsou založeny na otevřeném operačním systému Linux, který zajišťuje kompatibilitu s velkým množstvím komerčních i open-source softwarových řešení. Standardně jsou kontroléry dodávány s předinstalovaným systémem Mervis - profesionální softwarovou platformou zahrnující vývojové prostředí, SCADA rozhraní, cloudovou databázi a další součásti. Můžete však využít i námi vyvíjené otevřené rozhraní pro programování aplikací (API), s jehož pomocí do PLC Patron snadno integrujete Váš software nebo některé z podporovaných řešení třetích stran (Node-RED, openHAB, FHEM, Pimatic aj.). Pro více informací navštivte Průvodce výběrem správného software

Široké možnosti využití

Široké možnosti komunikace, vysoký výpočetní výkon, softwarová otevřenost, kompaktní rozměry, velký výběr modelů a zakázkové úpravy - tyto vlastnosti činí z řídicích jednotek Patron ideální volbu pro velký výběr projektů a instalací:

  • chytrá domácnost
  • systémy měření a regulace (MaR)
  • řízení ventilace, vytápění a klimatizace v budovách
  • sledování a optimalizace spotřeby energie a přesná fakturace zákazníkům
  • systémy SCADA pro vzdálenou správu a monitoring
  • monitoring a automatizace provozu datacenter
  • monitoring a regulace energie ve fotovoltaice
  • řízení zavlažování a sběr dat v zemědělství
  • systémy Smart City
  • převodník mezi technologiemi
  • a mnoho dalších

Zakázkový vývoj a úpravy

Unipi Patron nabízí rozsáhlé možnosti zakázkového vývoje a výroby. Díky tomu lze jednotky Patron rozšířit o bezdrátové technologie (např. LTE, Zigbee, Enocean), nové komunikační protokoly a dodatečné funkce (např. napájení přes PoE, Secure boot či podpora externích modemů nebo PCIe modulů). Možné je také vytvořit vlastní kombinaci I/O.

Přizpůsobit si můžete i obraz operačního systému (OS) - rozsáhlý archiv obsahující vše nezbytné pro spuštění a běh aplikací na kontroléru. Kromě samotných úprav dle Vašich potřeb je možné nahrát obraz OS do kontrolérů již během výroby. Díky tomu jsou PLC doručeny již předem nakonfigurované, což Vám ušetří nemalé množství času při přípravě řídicích jednotek na nasazení.  Pro více informací o zákaznických obrazech OS navštivte tento odkaz.

Všechny výše zmíněné možnosti Vám společně s grafickou úpravy šasi a softwarovou otevřeností umožňují získat kontrolér se software i hardware upravenými na míru Vašemu projektu. To z řady Patron činí vynikající volbu také pro softwarové vývojáře a společnosti nabízející PLC Unipi jako součást vlastního řešení. Více informací o možnostech zakázkové výroby se dozvíte na tomto odkazu.

Přehled modelů

Označení DI DO RO AI AO RS485 RS232 1-Wire
Type S, velikost na DIN liště: 4 moduly (7 cm)
S107 4 4 - 1 1 2 1 1
S117 4 4 - 1 1 4 - 1
S167 LTE1 4 4 - 1 1 2 - 1
S207 8 - 8 - - 1 - 1
Typ M, velikost na DIN liště: 8 modulů (14 cm)
M207 20 4 14 1 1 2 1 1
M267 LTE1 20 4 14 1 1 2 - 1
M527 8 4 5 5 5 3 1 1
M567 LTE1 8 4 5 5 5 3 - 1
Typ L, velikost na DIN liště: 12 modulů (21 cm)
L207 36 4 28 1 1 2 1 1
L527 24 4 19 5 5 3 1 1
1) LTE modul

Ostatní vlastnosti
- čtyřjádrový procesor i.MX 8M Mini (Arm© Cortex©-A53, max 1,8 GHz)
- 1 GB RAM, 8 GB eMMC interní paměť
- 2× USB 2.0
- 100 Mbit Ethernet
- hliníkové šasi (IP20)

Kam dál?

Díly

Patron
Unipi Patron S107

Unipi Patron S107

11 490 Kč
9 496 Kč bez DPH

Skladem > 50 ks
Dalších > 50 ks do 10 dnů od objednání

Patron
Unipi Patron S117

Unipi Patron S117

13 990 Kč
11 562 Kč bez DPH

Skladem > 10 ks
Dalších > 20 ks do 10 dnů od objednání

Patron
Unipi Patron S167 LTE

Unipi Patron S167 LTE

13 990 Kč
11 562 Kč bez DPH

Skladem > 5 ks
Dalších > 20 ks do 10 dnů od objednání

Patron
Unipi Patron S207

Unipi Patron S207

13 990 Kč
11 562 Kč bez DPH

Skladem > 20 ks
Dalších > 50 ks do 10 dnů od objednání

Patron
Unipi Patron M207

Unipi Patron M207

15 990 Kč
13 215 Kč bez DPH

Skladem > 20 ks
Dalších > 50 ks do 10 dnů od objednání

Patron
Unipi Patron M267 LTE

Unipi Patron M267 LTE

18 490 Kč
15 281 Kč bez DPH

Skladem > 10 ks
Dalších > 20 ks do 10 dnů od objednání

Patron
Unipi Patron M527

Unipi Patron M527

17 900 Kč
14 793 Kč bez DPH

Skladem > 20 ks
Dalších > 50 ks do 10 dnů od objednání

Patron
Unipi Patron M567 LTE

Unipi Patron M567 LTE

20 490 Kč
16 934 Kč bez DPH

Skladem > 10 ks
Dalších > 5 ks do 10 dnů od objednání

Patron
Unipi Patron L207

Unipi Patron L207

21 490 Kč
17 760 Kč bez DPH

Skladem > 20 ks
Dalších > 20 ks do 10 dnů od objednání

Patron
Unipi Patron L527

Unipi Patron L527

23 490 Kč
19 413 Kč bez DPH

Skladem > 10 ks
Dalších > 50 ks do 10 dnů od objednání
