17.3.2025 Řada Unipi Extension se rozšířila o moduly xS52, xS53 a xS54. Přináší vylepšení především v počtu a variabilitě analogových vstupů, které se snadno přizpůsobí potřebám konkrétní aplikace pro měření.

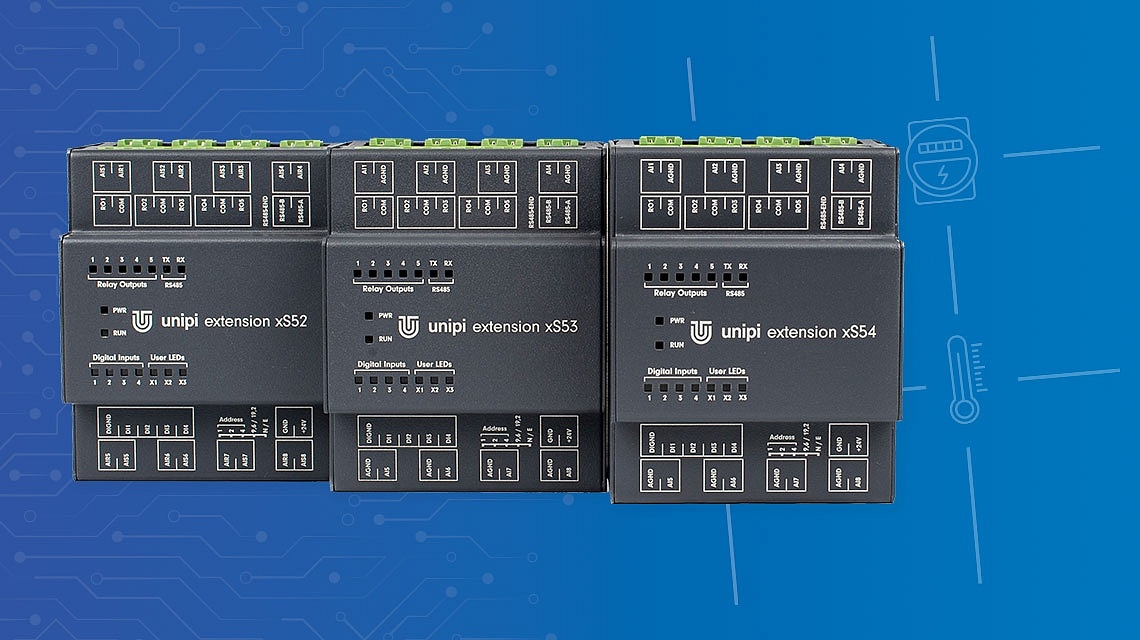

Rozšiřující moduly řady Unipi Extension představují jednoduchý a levný způsob rozšíření vašeho projektu o další vstupy a výstupy. Do současnosti mohli zákazníci Unipi vybírat mezi moduly xS11 a xS51. Tato řada se nově rozrůstá o modely Extension xS52, xS53 a xS54.
Klíčové vlastnosti a výhody
- Všechny nové rozšiřující moduly mají 8 analogových vstupů. Extension xS52 má vstupy odporové, xS53 napěťové i proudové a xS54 univerzální.
- Kompatibilní se všemi kontroléry Unipi a libovolným zařízením třetích stran podporujícím RS485 a Modbus RTU
- Všechny digitální vstupy mají funkci čítače
- Vstupy, výstupy a komunikační linka jsou galvanicky oddělené
- Ochrana proti přepólování napájení
- Vysoká hustota 4x I/O na 1 modul DIN: více měření na menším prostoru
- Speciální funkce Direct Switch, Master Watchdog, výchozí nastavení, uživatelské LED, ruční a softwarová konfigurace komunikačních parametrů
- Možnost produktového brandingu
Přehled modelů řady xS
Různé varianty nových rozšiřujících I/O modulů umožní správnou kombinaci analogových vstupů, potřebných pro konkrétní měření.
| Označení | DI | RO | AI | AO | RS485 |
| velikost na DIN liště: 4 moduly = 7 cm | |||||
| xS11 | 12 | 13 | - | - | 1 |
| xS51 | 4 | 5 | 4 (napětí, proud, odpor) | 4 | 1 |
| xS52 (novinka) | 4 | 5 | 8 (odpor) | - | 1 |
| xS53 (novinka) | 4 | 5 | 8 (napětí, proud) | - | 1 |
| xS54 (novinka) | 4 | 5 | 8 (napětí, proud, odpor) | - | 1 |
Oblasti použití
Nové rozšiřující moduly Unipi Extension xS52, xS53 a xS54 se díky vyššímu počtu analogových vstupů hodí pro projekty zahrnující měření analogových komponent. Typickými příklady jsou měření teploty, vlhkosti, tlaku, CO2, polohy či intenzity osvětlení v rámci automatizace budov (BMS), měření a regulace (MaR) nebo v projektech retrofitu. Analogové vstupy zde zajistí přesné, bezvýpadkové měření. Senzory připojené k analogovým vstupům lze dále doplnit o impulzní senzory na digitálních vstupech.

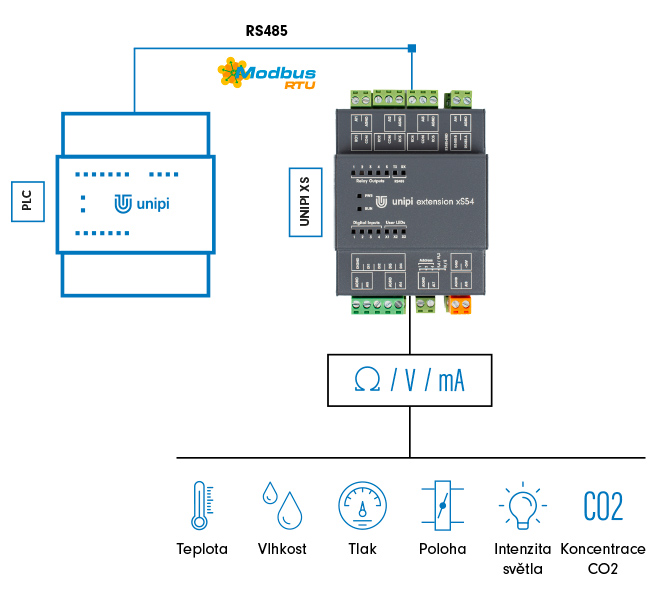

Obr.: Příklady měření pomocí modulu xS54
Kompatibilita
Pro získání předem připravených definic zařízení pro jednoduché a rychlé nasazení nových modulů Extension postupujte jedním z následujících způsobů podle toho, jaké SW řešení využíváte:
Pokud pro své řešení využíváte Base OS v kombinaci s Evok API, stačí aktualizovat balíky evok na verzi 3.0.6.1 a evok-unipi-data na verzi 1.1.0.
V rámci Node-RED OS je Evok zahrnutý, takže buď také aktualizujte zmíněné balíky, nebo stáhněte a nasaďte nový Node-RED OS.
Pro Mervis stačí vaši sestavu otevřít (aktualizovat) v posledním Mervis IDE (171888), čímž získáte přístup k novým definicím zařízení v knihovně.
Zakázkové úpravy
V rámci celé produktové řady xS nabízíme možnost produktového brandingu již od 20 ks objednávky.
Proč využít rozšiřující I/O moduly xS
Integrace modulů do projektu je cenově výhodná, zvyšuje flexibilitu systému, šetří nároky na kabeláž a údržbu. Více informací se dozvíte v tomto článku.
