UniPi je rozšíření pro počítač Raspberry Pi, které mu umožňuje fungovat jako programovatelný logický kontroler (PLC). Jde o přímého předchůdce produktové řady UniPi Neuron.  Vývoj UniPi 1.1 a 1.1 Lite byl zastaven. Podpora a výroba produktu ale bude pokračovat minimálně do roku 2023.

UniPi 1.1

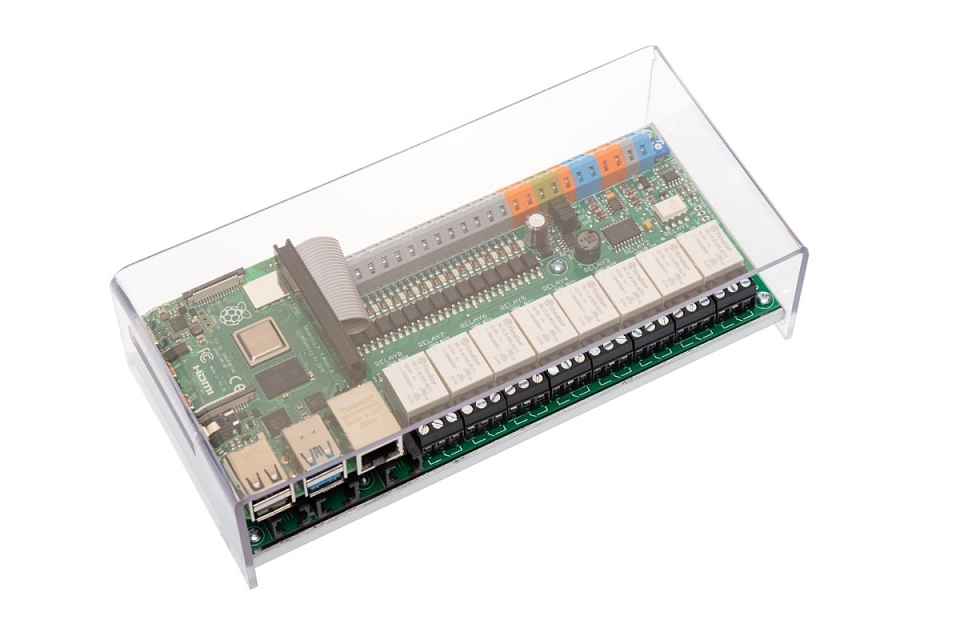

UniPi 1.1 je rozšíření pro počítač Raspberry Pi, které mu umožňuje fungovat jako programovatelný logický kontroler (PLC). Jde o přímého předchůdce produktové řady UniPi Neuron a lze jej využít pro řízení chytré domácnosti / Smart Home, v MaR systémy (Měření a Regulace), BMS systémy (Building management system) a pro vývoj inovací v oboru IoT. Příkladem jejího využití může být automatizace vytápění budovy, automatické zapínání světel, zavlažovací systémy ovládání příjezdové nebo garážové brány a další aplikace (více se dozvíte v referencích a popisu Smart Home aplikací). UniPi je cenově dostupná řídící jednotka a díky jejímu využití lze dosáhnout většího pohodlí a snížení provozních nákladů.

Poznámka: Vývoj UniPi 1.1 byl zastaven, výroba a podpora produktu ale bude pokračovat minimálně do roku 2023.

Klíčové vlastnosti produktu

  • 8 × spínací relé (250V AC/5A nebo 24V DC/5A)
  • 14 × galvanicky izolovaný digitální vstup (v rozemzí 5-24 V DC)
  • 2 × 0-10 V analogový vstup
  • 1 × 0-10 V analogový výstup
  • 1× 1-Wire port (vhodné pro připojení například digitálních 1-Wire teploměrů nebo dalších senzorů)
  • 1 × I2C port pro rozšiřující moduly
  • 1 × Slot pro RTC baterii (Real Time Clock)
  • 1 × UART port pro externí sériovou komunikaci (lze se připojit napřímo k jednotce pomocí propojovacího kabelu)

UniPi 1.1 Lite

UniPi 1.1 Lite je zmenšená varianta jednotky UniPi 1.1, navržená pro nejmenší automatizační projekty. Oproti UniPi 1.1 disponuje menším počtem vstupů a výstupů, na druhou stranu je ale kompaktnější a levnější.

Vlastnosti

  • 6 × Přepínací relé pro 250 VAC/5A nebo 24VDC/5A
  • 6 × galvanicky oddělné digitalní vstupy spouštěné 5-24 V DC s minimální délkou pulsu 5 ms
  • 1 × 1-Wire port pro připojení 1-wire teploměrů a dalších senzorů
  • LED dioda prro indikaci zkratu
  • Kompatibilní s Raspberry Pi 3, Raspberry Pi 2 a Raspberry Pi B+
  • Propojení s Raspberry Pi pomocí přiloženého plochého kabelu
  • Lze doplnit o uchycení na DIN lištu a plastový kryt
  • Napájení externím adaptérem 5V 2.5A s 2.1mm DC jackem

UniPi 1.1 a 1.1 Lite jsou oficiálně kompatibilní s Raspberry Pi model B+, Raspberry Pi 2 model B a s Raspberry Pi 3 model B.

Jak to funguje





Raspberry Pi

Jako CPU je u UniPi 1.1/1.1 Lite používán minipočítač Raspberry Pi Model 3B. Řídicí software je uložen na microSD paměťové kartě zasunuté v počítači, Raspberry Pi pak zpracovává údaje ze vstupů a výstupů jednotky. Jednotlivé vstupy, výstupy a komunikační rozhraní jsou připojeny přímo k procesoru počítače, a to buď přímo skrze GPIO, případně nepřímo přes I2C. Raspberry Pi také zprostředkovává síťové připojení skrze 10/100Mbit Ethernet a čtveřici portů USB 2.0. Přes USB může uživatel připojit rozhraní RS485 pro komunikaci přes protokol Modbus.

I2C

Reléové výstupy obou modelů jsou připojeny k procesoru přes I2C port. Přes něj lze také připojit rozšiřující moduly v případě potřeby dodatečných vstupů / výstupů.

1-Wire

1-Wire kanál umožňuje připojení senzorů a zařízení určených pro tuto sběrnici. Typicky je vhodná pro digitální teploměry, které jsou cenově dostupné a snadno se instalují.

Vstupy a výstupy

Digitální vstupy (DI) jsou určeny pro čtení binárních hodnot (tj. 0/1, zapnuto/vypnuto apod.) a jsou tak vhodné pro připojení spínačů, pohybových senzorů, magnetických kontaktů na oknech apod.

Analogové vstupy (AI) jsou nejčastěji užity pro čtení napětí v rozmezí 0 - 10V, proudu v rozmezí 0-20mA, případně pro odečet z údajů z odporových čidel (např. teplotní čidla). Uživatel může druh čtení nastavit v závislosti na použitém softwaru

Analogové výstupy (AO) jsou užívány pro ovládání externích zařízení jako např. trojcestné ventily či tepelné výměníky pomocí napěťového signálu 0-10V, případně proudového signálu 0-20mA. Analogové výstupy umožňují regulaci napětí či proudu, případně měření odporu pro odečet údajů z teplotních čidel.

Relé výstupy (RO) slouží ke spínání dvoustavových zařízení střídavým či stejnosměrným napětím. Užívají se tak pro spínání kotlů, bojlerů, elektromotorů či jiných, silnějších relé. V případě jednotek Neuron jsou relé dimenzována pro max. proud 5A a max. napětí 250V střídavé/30V stejnosměrné.

Software

UniPi v1.1 je kompatibilní s řadou software. Pro řízení UniPi doporučujeme buď náš open-source driver EVOK, případně pokročilou řídící platformu Mervis. Také by vás mohl zajímat průvodce výběrem správného software, kde jsou popsány všechny kompatibilní software platformy.

Mervis představuje soubor nástrojů a aplikací pro pokročilé řízení a regulaci, který kromě kontrolního software obsahuje i vývojářské prostředí, přehledný  editor grafického uživatelského rozhraní a rozhraní SCADA pro vzdálené ovládání a monitoring. Platforma byla navržena v souladu s programovacím standardem IEC 66131-3 pro PLC software. K Mervisu poskytujeme uživatelské licence, které lze zakoupit v našem e-shopu.

EVOK je označení open-source aplikačního programovacího rozhraní (API), sloužící  primárně ke vzdálenému přístupu k našim PLC jednotkám.  Jde o jednoduchý software umožňující co možná nejlehčí přístup k hardwaru bez toho, aby se uživatel musel zaobírat složitým programováním. Ve výbavě má celkem šest unifikovaných metod, které uživateli slouží jako náhrada nutnosti psát vlastní kód - díky tomu je možné využívat prakticky libovolný programovací jazyk. Jedná se o následující metody:
